Với sự phát triển của camera HD, truyền thông 5G, màn hình Ultra HD, thiết bị y tế và sản phẩm điện tử tinh vi, yêu cầu về hiệu suất truyền tải tín hiệu tần số cao ngày càng cao. Bạn có nghe đến "cáp đồng trục" nhưng bạn có biết không? Trong các thiết bị như điện thoại thông minh, drone, nội soi, camera xe cộ... thực sự đảm nhiệm nhiệm vụ truyền tải tín hiệu tần số cao là một bộ phận quan trọng có tên là **cáp đồng trục siêu mảnh (Micro Coaxial Cable)**. Hôm nay, hãy cùng tôi tìm hiểu về nó - tại sao nó lại đảm bảo truyền tải tín hiệu tần số cao một cách ổn định và không bị gián đoạn!

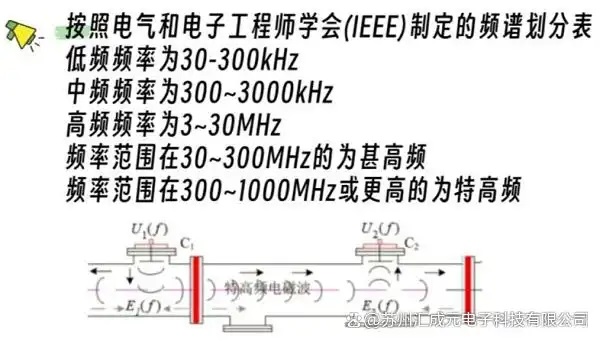

Điều gì là tín hiệu tần số cao?
Tần số cao thường指的是 tần số trên 3MHz của các tín hiệu điện từ, đặc biệt là các tín hiệu tần số radio (RF) và tần số vi ba trong khoảng từ hàng chục MHz đến hàng chục GHz. Trong các lĩnh vực như truyền thông không dây, hình ảnh cao độ phân giải, phát hiện radar, chụp ảnh y học, thì tần số càng cao, tốc độ truyền tải dữ liệu càng nhanh, độ rõ và tính thời gian thực của hình ảnh và dữ liệu cũng越好. Tuy nhiên, tần số cao lại có một mặt "yếu" của nó:
Dễ bị xâm phạm bởi干扰 điện từ
Dễ suy giảm;
• Độ nhạy cảm với sự khớp cản trở rất cao;
Dễ dàng tạo ra phản xạ và trùng khớp.
Do đó, muốn để truyền tín hiệu tần số cao xa, nhanh và ổn định, thì phải chọn dây truyền dẫn tần số cao chuyên nghiệp.
Tại sao tần số cao lại "khó tính" với cáp?
Trong các truyền tải tần số cao từ hàng trăm MHz đến hàng chục GHz, bất kỳ lỗi cấu trúc nhỏ nào của cáp đều có thể gây ra giảm tiếng ồn hoặc méo tiếng. Cáp thông thường thường gặp phải các vấn đề sau trong môi trường tần số cao:
• phản xạ tín hiệu;
• Nhị phân trộn và nhiễu bức xạ;
• Truyền tải không ổn định dẫn đến丢包 dữ liệu hoặc hình ảnh bị lỗi.
Đây là lý do tại sao trong các ứng dụng cần độ chính xác cao (như mô-đun camera, mô-đun truyền thông 5G, hệ thống hình ảnh y tế等), dây dẫn thông thường thường "không đủ sức".
Ba, cáp đồng trục siêu mảnh (Micro Coaxial Cable) tại sao lại có thể ổn định tín hiệu高频?
• Thiết kế điện trở cố định - phòng ngừa phản xạ tín hiệu
Micro Coaxial Cable sử dụng cấu trúc đồng tâm tiêu chuẩn hóa, toàn tuyến duy trì阻抗 cố định (thường là 50Ω hoặc 75Ω), điều này có thể hiệu quả kiểm soát hiện tượng phản xạ tín hiệu và sóng đứng, đảm bảo tính toàn vẹn và nhất quán của tín hiệu.
• Cấu trúc che chắn nhiều lớp - tính năng kháng nhiễu mạnh mẽ
Cực細 đồng trục thường sử dụng thiết kế bọc双层 thậm chí là nhiều lớp bằng tấm đồng và lưới dệt, có thể cách ly hiệu quả sự干扰 từ bên ngoài của电磁 từ (EMI), đồng thời ngăn chặn sự phát xạ tín hiệu của chính nó ảnh hưởng đến các mạch điện khác.
• Chất liệu cách điện低 tổn hao –信号清晰 hơn
Lớp cách điện thường sử dụng các vật liệu có hằng số điện môi thấp như FEP, ETFE, với tổn thất tần số cao rất nhỏ, ngay cả khi truyền tải ở cấp GHz, vẫn duy trì được sự giảm bớt thấp và độ bảo toàn cao.

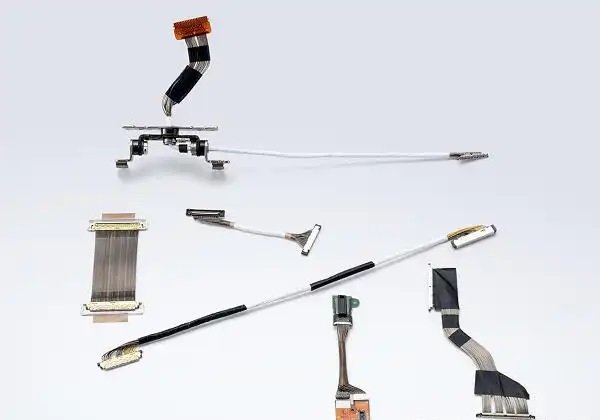

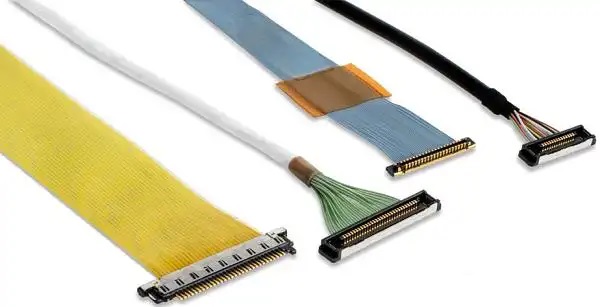

• Cấu trúc siêu mềm mại - thỏa mãn việc lắp ráp chính xác
Rất mỏng đồng trục, đường kính rất nhỏ, bán kính uốn rất nhỏ, rất phù hợp với việc bố trí đường cáp phức tạp, như ống kính điện thoại, ống kính drone, mô-đun nội soi và các ứng dụng không gian nhỏ khác.
Trong các trường hợp truyền tải tín hiệu高频, sợi cáp đồng trục siêu mảnh nhờ khả năng阻抗 ổn định,多层 bọc màn,绝缘 giảm thiểu tổn thất, và đặc tính siêu mềm dẻo, trở thành bộ phận kết nối quan trọng đảm bảo tín hiệu thông suốt, hình ảnh rõ ràng, dữ liệu ổn định. Dù bạn làm việc trong lĩnh vực điện thoại di động, drone, thiết bị y tế hay nghiên cứu phát triển điện tử xe cộ, Micro Coaxial Cable đều là bộ phận không thể bỏ qua trong thiết kế高频 của bạn!
Chúng tôi đã lâu dài tập trung vào thiết kế và tùy chỉnh các dây束 tín hiệu tốc độ cao và dây đồng trục mỏng, phấn đấu cung cấp các giải pháp kết nối tốc độ cao ổn định và tin cậy cho khách hàng. Nếu bạn có nhu cầu liên quan hoặc muốn biết thêm thông tin, hãy liên hệ: Quản lý Trần
18913228573（微信同号）。
