Với việc tốc độ truyền tải dữ liệu của các thiết bị như laptop, máy tính bảng, thiết bị AI, hệ thống viễn cảnh công nghiệp và thiết bị hiển thị tốc độ cao ngày càng cao, các kỹ sư thường xuyên chú ý đến một vấn đề: **Tính tương thích của cáp đồng trục siêu mảnh với các giao thức tốc độ cao như USB4 thế nào?** Theo nguyên lý kỹ thuật, các giao thức như USB4, USB 3.x, eDP, HDMI本身 không trực tiếp quyết định việc phải sử dụng loại cáp nào, mà thực sự ảnh hưởng đến hiệu quả truyền tải tốc độ cao là toàn bộ hệ thống liên kết tốc độ cao do cáp và đầu nối组成, bao gồm kiểm soát阻抗, mất mát插, mất mát phản hồi, nhiễu串扰, bọc cách điện, độ dài và hiệu suất SI của đầu nối. Do đó, cáp đồng trục siêu mảnh có thể được sử dụng cho các giao thức tốc độ cao, nhưng cần phải kiểm tra theo tốc độ cụ thể và thiết kế hệ thống liên kết. Tài liệu CABLINE®-UX II của I-PEX cung cấp tốc độ truyền tải tham khảo là 5Gbps/lane NRZ, và liệt kê USB 3.1 Gen1, V-By-One HS 1.4, HDMI 1.3, eDP và MIPI là các ứng dụng tham khảo, và trang web còn cung cấp tài liệu thử nghiệm SI Single/Differential. Đối với các ứng dụng tốc độ dữ liệu cao hơn như USB4, không thể chỉ dựa trên tên gọi "cáp đồng trục siêu mảnh" hoặc "CABLINE®-UX II" để kết luận về tính tương thích, mà nên đánh giá theo cấu trúc cáp cụ thể, đầu nối, độ dài và kết quả thử nghiệm SI của hệ thống.
Dựa trên I-PEX 83056-100B-01-D, đây là một sợi cáp CABLINE®-UX II 50Pin, 200mm, cấu trúc 1-1 cực kỳ mảnh. Trang sản phẩm chính thức của I-PEX liệt kê rõ ràng rằng mẫu này là 50Pin Micro-Coaxial 46AWG, L=200mm, 1-1. Ưu điểm của loại sợi cáp này không phải là đơn thuần theo đuổi "sợi cáp càng mảnh càng tốt", mà là trong không gian hạn chế, thông qua nhiều kênh Micro-Coax độc lập để thực hiện kết nối信号 với mật độ cao. CABLINE®-UX II sử dụng khoảng cách Contact Pitch 0.25mm, cấu trúc góc vuông đứng, kết hợp với độ cao khoảng 1.04mm, hỗ trợ 30/34/40/50Pin; chính thức còn trình bày ví dụ về sợi cáp 40Pin sử dụng khoảng đường kính ngoài 0.24mm và thông qua lỗ trục Φ2.66mm. Do đó, đối với các thiết bị cần bố trí nhiều đường signal tốc độ cao trong không gian hẹp, sợi cáp đồng trục mảnh có thể cân bằng mật độ kênh,柔性 và hiệu quả sử dụng không gian. Nhưng đối với các giao thức tốc độ cao như USB4, việc làm việc ổn định cuối cùng vẫn cần dựa trên kết quả xác minh SI cụ thể của đường nối, không thể chỉ dựa trên số Pin.

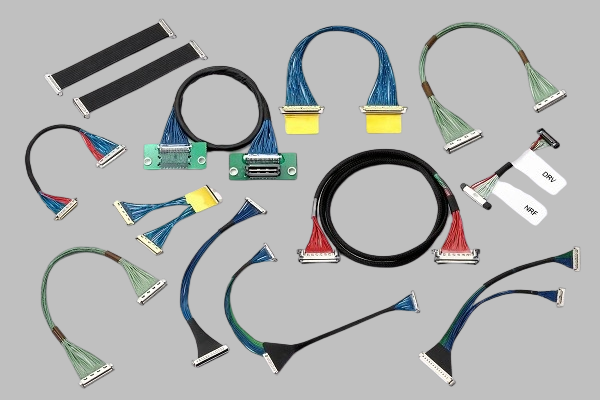

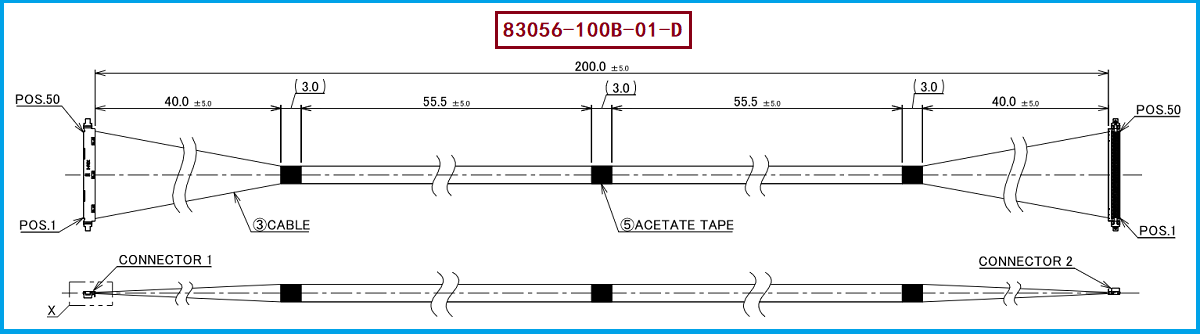

Từ góc độ thay thế công nghệ và mua sắm, I-PEX 83056-100B-01-D tương ứng với bộ cáp CABLINE®-UX II có 50 chân, dài 200mm, loại 1-1; trên bản vẽ ban đầu của I-PEX, vật liệu dây là AWG#46, cáp micro-coaxial 50Ω; trong danh sách thành phần, sử dụng hai chi tiết 20532-050T-02-1 Housing Assembly, và kết hợp với 50 sợi cáp micro-coaxial. Trên trang sản phẩm chính thức của I-PEX, 20532-050T-02-1 cũng được liệt kê là mã số khuyến nghị cho vỏ nối 50 chân. Dựa trên yêu cầu của dự án khách hàng, công ty chúng tôi có thể chế tạo bộ cáp thay thế tương thích với đầu nối này, và phù hợp với AWG#40 cáp siêu mỏng. Tuy nhiên, cần phân biệt rõ ràng: AWG#40 là tiêu chuẩn vật liệu của giải pháp thay thế mà chúng tôi sử dụng, không phải là tiêu chuẩn AWG ban đầu trên bản vẽ của I-PEX 83056-100B-01-D. Sau khi sử dụng AWG#40, đường kính dây, kháng trở, đường kính ngoài, độ柔性, công đoạn kết nối và hiệu suất truyền tín hiệu tốc độ cao đều cần kiểm tra lại với từng mẫu vật liệu cụ thể, đặc biệt là cho các ứng dụng tốc độ cao như USB4, chúng tôi khuyến nghị kiểm tra các dự án SI như TDR, tổn thất tiếp xúc, tổn thất phản hồi và nhiễu串扰 ở giai đoạn mẫu. Công ty chúng tôi có thể cung cấp: giải pháp bộ cáp thay thế tương thích I-PEX 83056-100B-01-D, có thể phát triển phù hợp với yêu cầu dự án về nối, vật liệu dây, độ dài, thứ tự dây và cấu trúc chế tạo.
Đối với các kỹ sư, khi chọn giải pháp thay thế tương thích với 83056-100B-01-D, trước tiên họ nên xác nhận xem thiết bị có tương ứng với giao diện CABLINE®-UX II 50Pin hay không, và 20532-050T-02-1 có đáp ứng yêu cầu lắp ráp thực tế hay không; sau đó xác nhận độ dài cáp, thứ tự dây 1-1, tiêu chuẩn AWG, điện trở, đường kính vỏ dây và không gian uốn gấp. Nếu ứng dụng liên quan đến USB4 hoặc các giao thức băng thông cao khác, khuyến nghị không chỉ so sánh AWG mà còn xem kết nối, cáp và PCB cùng nhau như một đường truyền tốc độ cao toàn diện để đánh giá, tập trung vào tổn thất chèn, tổn thất phản xạ, liên tục điện trở, gần xa gây nhiễu và liên tục cách điện接地. Kiến trúc chính thức của CABLINE®-UX II có thiết kế đường接地 từ Cable Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB, giúp xây dựng đường dẫn cách điện liên tục. Đối với nhân viên mua sắm, họ nên xác nhận thêm rằng sản phẩm thay thế có thể cung cấp ổn định, hỗ trợ việc kiểm tra mẫu và sản xuất hàng loạt, và giải pháp thay thế AWG#40 có đáp ứng yêu cầu cơ học, điện và tín hiệu tốc độ cao của khách hàng. Chỉ khi hoàn thành thử nghiệm mẫu và xác minh hệ thống, mới có thể chuyển từ "kết nối tương thích" thành "toàn bộ đường truyền tốc độ cao có thể thay thế".
