Đối với các loại robot công nghiệp, robot hợp tác, robot vision và các cơ cấu chuyển động tinh vi, phần trong của các关节 thường đồng thời chứa động cơ, mã hóa器, mô-đun hình ảnh, cảm biến và tín hiệu điều khiển. Nếu đường kính ngoài của cáp truyền thống lớn và bán kính gấp khúc lớn, chúng dễ dàng chiếm dụng không gian关节 hạn chế và có thể bị ảnh hưởng bởi应力 cơ học từ sự chuyển động lặp lại. **Cáp đồng trục siêu mảnh có phù hợp với việc lắp đặt cáp trong các关节 robot không?** Câu trả lời không phải là đơn giản “mọi robot đều phù hợp”, mà là phụ thuộc vào loại tín hiệu, bán kính gấp khúc, tần suất chuyển động, cách cố định dây cáp và yêu cầu kiểm tra độ bền. Đối với các关节 robot có không gian rất nhỏ gọn và cần truyền tải tín hiệu chéo tốc độ cao, cáp đồng trục siêu mảnh có giá trị ứng dụng rõ ràng. I-PEX CABLINE®-UX II là đầu nối kết nối có đường kính 0.25mm Pitch và cấu trúc垂直 90° hướng ra cho thiết bị điện tử nhỏ gọn có không gian hạn chế, tài liệu chính thức của nó còn đặc biệt minh họa các ứng dụng của cáp đồng trục siêu mảnh xuyên qua trục hoặc ống đường kính nhỏ, chứng minh rằng cấu trúc cáp “mảnh, mềm và có thể xuyên qua không gian hẹp” có ý nghĩa tham khảo cho việc lắp đặt cáp trong các cơ cấu chuyển động.

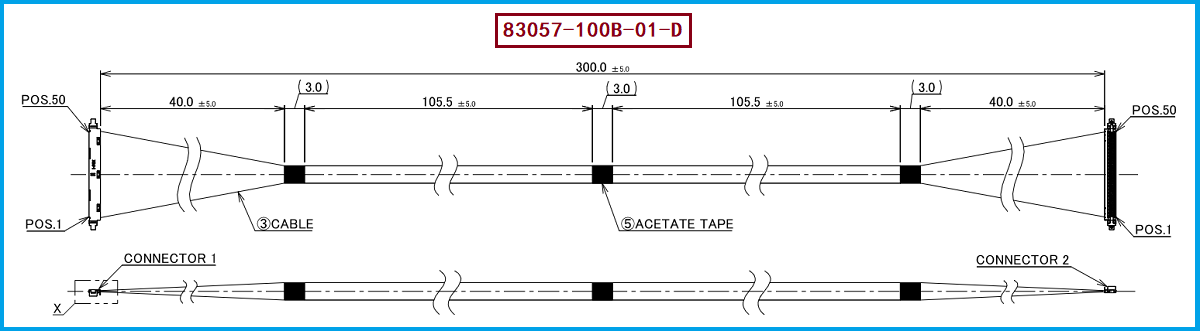

Sản phẩm được giới thiệu lần này là I-PEX 83057-100B-01-D cáp đồng trục mỏng, thuộc dòng CABLINE®-UX II 50Pin 1-1, chiều dài tiêu chuẩn là 300MM, sử dụng giải pháp Micro-Coaxial Cable. Theo tài liệu mẫu số của I-PEX, 83057-100B-01-D tương ứng với 50Pin, 46AWG Micro-Coaxial, 300mm, cấu trúc 1-1; đầu nối cáp đi kèm là mẫu 20532-050T-02-1, cùng dòng còn cóPlug Cable Assembly 20531-050T-02-1 và thành phần 20533-250E Receptacle. Đối với kỹ sư, 50 đường cáp đồng trục độc lập này có thể hoàn thành việc kết nối nhiều đường tín hiệu trong không gian nhỏ hơn, đặc biệt phù hợp với các trường hợp cần bố trí encoder, vision, cảm biến hoặc các tín hiệu tốc độ cao cùng lúc trong bên trong khớp robot; đối với người mua hàng, việc xác định rõ các thông tin như 83057-100B-01-D, 20532-050T-02-1, 300MM, 50Pin, 1-1 có thể giảm thiểu chi phí giao tiếp khi hỏi giá cáp thay thế do sự khác biệt về mẫu số, chiều dài hoặc số Pin.
Robot关节 khác với thiết bị cố định thông thường, dây dẫn có thể phải chịu sự uốn cong liên tục, lắc, xoắn và nén trong không gian, vì vậy trong quá trình chọn loại không thể chỉ xem xét đường kính dây. CABLINE®-UX II sử dụng khoảng cách điểm nối 0.25mm, độ cao tương ứng khoảng 1.04mm, hỗ trợ 30/34/40/50Pin, và cung cấp đường接地 đa điểm; tài liệu chính thức cung cấp tốc độ truyền dẫn tham khảo là 5Gbps/lane NRZ, đồng thời liệt kê các ứng dụng tham khảo như USB 3.1 Gen1, V-By-One HS 1.4, HDMI 1.3, eDP và MIPI. Điều này có nghĩa là trong các tình huống tín hiệu cao tốc như robot vision, hiển thị, dữ liệu cảm biến, đồng trục siêu mỏng không chỉ cần phải "thích hợp để lắp vào" mà còn cần chú ý đến sự nhất quán của điện trở, tổn thất đầu vào, tổn thất phản hồi, nhiễu串扰,连续性 của bọc cách điện và sự toàn vẹn của tín hiệu sau khi uốn cong động. Đặc biệt需要注意, tốc độ truyền dẫn trong tài liệu chính thức của I-PEX là giá trị tham khảo, khả năng của hệ thống robot có thể đáp ứng các giao thức cao tốc cụ thể hay không cần phải kết hợp với toàn bộ đường liên kết, chiều dài dây, đầu nối, PCB và kết quả kiểm tra SI để xác nhận, không thể chỉ dựa vào mẫu đầu nối.
Nếu dự án công trình cần thay thế I-PEX 83057-100B-01-D, đề xuất ưu tiên xác nhận theo cách thức "mã số kết nối + số Pin + quy cách dây + độ dài + thứ tự dây + kích thước cấu trúc". Sản phẩm này có 50Pin, cấu trúc 1-1, 300MM, đầu dây sử dụng 20532-050T-02-1, tiêu chuẩn đánh giá dây cáp ban đầu sử dụng 46AWG Micro-Coaxial Cable. Nếu khớp robot có yêu cầu đặc biệt về độ cứng cơ học, độ bền uốn hoặc đường kính ngoài của dây,则需要 tiến hành xác nhận lại cấu trúc dây và khả năng uốn động học thực tế theo đường di chuyển của khớp, không thể đơn giản thay thế bằng AWG dây cáp khác. Đối với việc xác minh công trình, đề xuất tiến hành đồng thời kiểm tra dẫn điện, cách điện, chịu áp lực và độ toàn vẹn tín hiệu cao tốc, đồng thời kết hợp với trạng thái di chuyển thực tế của khớp để kiểm tra uốn, rung và độ bền. Công ty chúng tôi có thể cung cấp: giải pháp dây cáp thay thế tương thích I-PEX 83057-100B-01-D, có thể tùy chỉnh sản xuất theo không gian thiết bị khách hàng, số Pin, độ dài dây, thứ tự dây, mã số kết nối và quy cách cáp đồng trục mỏng, cung cấp dây cáp thay thế và tùy chỉnh hóa cho khớp robot, máy vision và các thiết bị điện tử cao mật độ khác.
