Trong các ứng dụng như AI vision, robot, trợ lý lái xe thông minh, kiểm tra công nghiệp, платформа NVIDIA Jetson thường xuyên cần kết nối với camera MIPI CSI-2. Theo tài liệu chính thức của NVIDIA, Jetson平台 cung cấp giao diện camera MIPI CSI-2 và hỗ trợ kết nối nhiều camera; số lượng kênh MIPI CSI-2 và băng thông của các nền tảng Jetson khác nhau cũng liên tục được nâng cao. Điều này có nghĩa là kết nối giữa module camera và bảng điều khiển chính không chỉ phải đáp ứng việc truyền tải信号 chéo cao tốc mà còn cần考虑到 không gian trong thiết bị, độ柔性 của dây cáp, kiểm soát EMI và độ bền lâu dài. So với cáp nối thông thường, cáp đồng trục siêu mảnh có cấu trúc đồng trục, mỗi đường signal có đường dẫn bọc cách điện độc lập, rất có lợi trong việc kiểm soát sự xâm nhập và trùng hợp ngoại bộ trong các trường hợp truyền tải signal cao tốc, đồng thời đường kính cáp nhỏ hơn và柔性 tốt hơn, do đó rất phù hợp với các trường hợp kết nối trong thiết bị vision Jetson có không gian chật hẹp, cần thường xuyên điều chỉnh vị trí camera hoặc qua các cấu trúc hẹp. Lưu ý rằng không phải tất cả các camera Jetson đều "thường xuyên" sử dụng cáp đồng trục siêu mảnh, việc chọn lựa thực tế phụ thuộc vào giao diện camera, khoảng cách truyền tải, băng thông và cấu trúc thiết bị; NVIDIA cũng nhấn mạnh rằng các phương án giao tiếp MIPI CSI-2, GMSL2, FPD-Link III cần được chọn lọc tổng hợp dựa trên băng thông, độ dài cáp và môi trường ứng dụng.

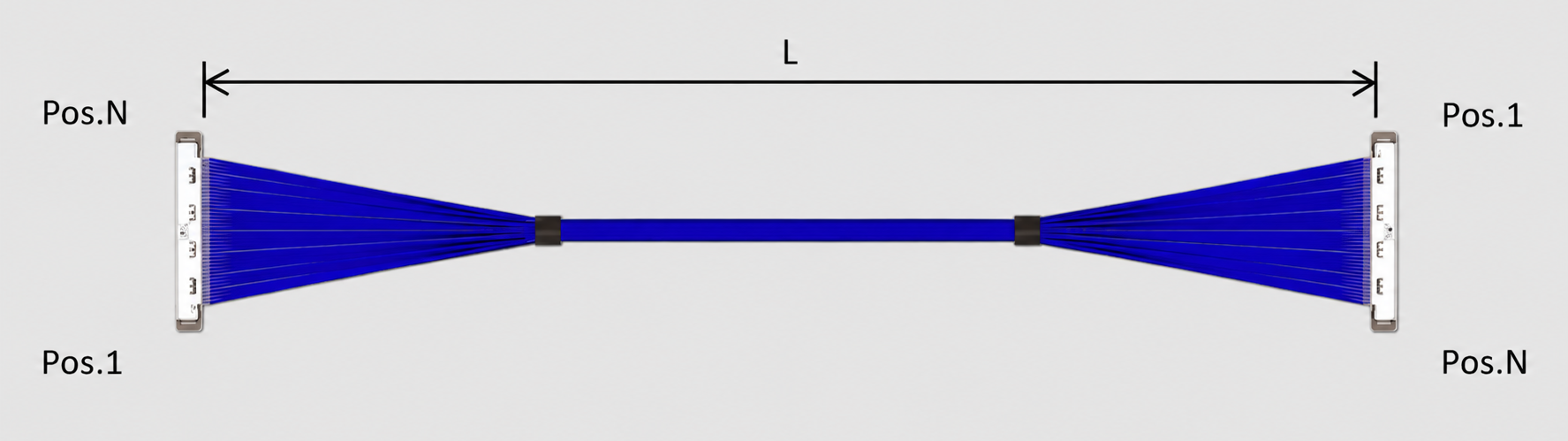

Đối với các kỹ sư, yếu tố cốt lõi của sợi cáp camera không chỉ là "có dẫn thông không", mà còn là liệu các tín hiệu tốc độ cao có thể duy trì được mức độ hoàn chỉnh của tín hiệu sau khi qua sợi cáp hay không. Tín hiệu đồng trục siêu mảnh được cấu tạo từ导体 tâm, lớp cách điện, lớp bọc bảo vệ và lớp vỏ bảo vệ, tạo thành cấu trúc truyền tải tương đối hoàn chỉnh, có thể thiết kế để đáp ứng trở kháng, giảm trầm, nhiễu chéo và hiệu suất bọc bảo vệ; đặc biệt trong môi trường tín hiệu tốc độ cao như MIPI, việc kiểm soát hợp lý cấu trúc dây, trở kháng và kết nối đầu nối giúp giảm thiểu phản xạ, nhiễu chéo và tiếng ồn bên ngoài ảnh hưởng đến tín hiệu. Đồng thời, thiết bị Jetson thường chú trọng đến việc nhỏ gọn hóa và tích hợp nhiều camera, vì vậy sợi cáp cần hoàn thành việc敷 đường trong không gian hạn chế, vì vậy "đường kính ngoài nhỏ +柔性 cao + truyền tải bọc bảo vệ" trở thành giá trị quan trọng của đồng trục siêu mảnh. Dưới đây là ví dụ về dòng sản phẩm I-PEX CABLINE®-SS, kết nối của nó có khoảng cách 0.4mm, có thể tháo gắn thẳng đứng và ngang, kết hợp độ dày khoảng 1.65mm, và hỗ trợ dây đồng trục Micro; tài liệu sản phẩm chính thức cũng đã cung cấp khả năng truyền tải tốc độ cao lên đến 16Gbps/Lane.

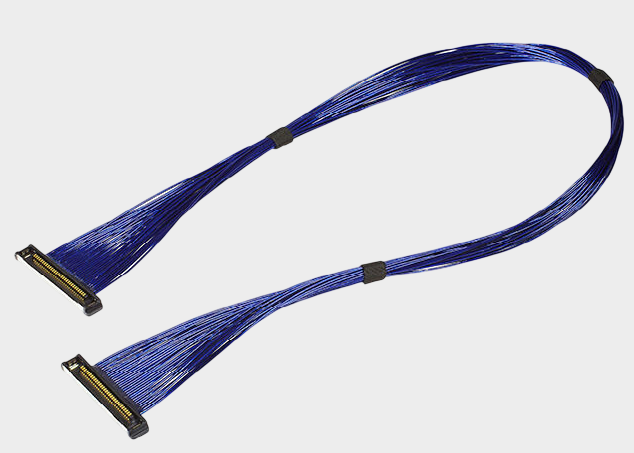

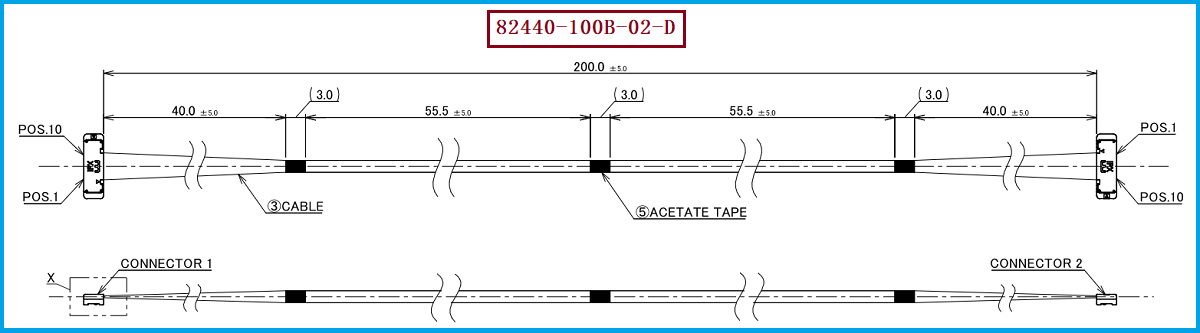

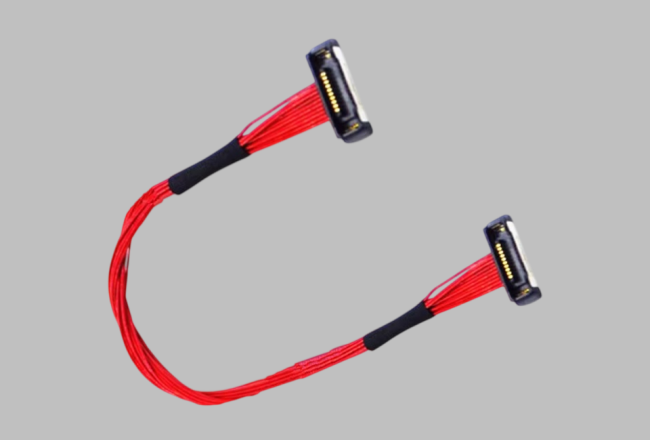

Sản phẩm được giới thiệu lần này là I-PEX 82440-100B-02-D, thuộc dòng CABLINE®-SS 10Pin cáp đồng trục siêu mỏng, dài 200MM, sử dụng đầu nối mẫu 20373-R10T-06 ở đầu cáp. Từ góc độ chọn lựa kỹ thuật, cấu trúc 10Pin phù hợp để sử dụng trong nhiều đường tín hiệu cao tốc, tín hiệu điều khiển và đường dây nguồn/đất trong mô-đun camera; độ dài 200MM cũng phù hợp để kết nối ngắn giữa bảng điều khiển chính và mô-đun camera. Theo tài liệu chính thức của I-PEX, 20373-R10T-06 thuộc CABLINE-SS 10Pin Plug Housing, và hiện tại vẫn được I-PEX liệt kê là mẫu thay thế tương ứng; CABLINE-SS hỗ trợ các tiêu chuẩn cáp Micro-Coaxial Cable AWG36, AWG38, AWG40 và AWG42, trong đó cần lưu ý về sự không khớp với điện trở đặc trưng của AWG42. Đối với kỹ sư, khi thiết kế cáp线束 Jetson camera, cần tập trung kiểm tra số Pin, thứ tự cáp, đường kính cáp, điện trở đặc trưng, độ dài, cấu trúc cách điện và kích thước phù hợp của đầu nối, trong khi người mua hàng cần tập trung xác nhận mối quan hệ giữa mã số, sự nhất quán trong lô hàng, thời gian giao hàng và điều kiện xác minh thay thế trong nước.
Đối với khách hàng cần tìm kiếm các sản phẩm cáp thay thế cho loạt I-PEX CABLINE®-SS trong nước, khuyến nghị không nên chỉ dựa trên “hình dáng kết nối tương tự” để đánh giá tính tương thích mà nên xác nhận tổng hợp dựa trên mẫu kết nối + số Pin + quy cách cáp + độ dài cáp + thứ tự cáp + điện trở + cấu trúc bọc cách điện + kiểm tra信号 tốc độ cao thực tế. Giải pháp này đối ứng với sản phẩm mục tiêu là I-PEX 82440-100B-02-D, 200MM, 10Pin, kết nối đầu cáp 20373-R10T-06; nếu được áp dụng cho mô-đun camera NVIDIA Jetson, thì nên kết hợp với cụ thể Jetson PCB, cảm biến camera, cấu hình kênh MIPI CSI-2 và không gian cabling thực tế để xác minh. Công ty chúng tôi có thể cung cấp giải pháp cáp đồng trục siêu mảnh thay thế tương thích với I-PEX 82440-100B-02-D, có thể phù hợp với cáp ban đầu, bản vẽ hoặc mẫu của khách hàng, phát triển phù hợp với độ dài cáp, số Pin, thứ tự cáp, kết nối, quy cách cáp và quy trình gia công, cung cấp giải pháp cáp đồng trục siêu mảnh thay thế cho việc xác minh kỹ thuật, thử nghiệm mẫu và mua hàng theo lô.
