I-PEX 82879-100B-02-D CABLINE®-SS 40AWG/50Ω loạt cáp đồng trục mỏng thay thế

Tại sao phải chú ý đến kiểm soát trở kháng khi sử dụng cáp đồng trục mỏng?

Trong thiết bị điện tử cao tốc, cáp đồng trục mảnh虽 nhỏ nhưng thường đảm nhiệm nhiệm vụ truyền dẫn tín hiệu chéo cao tốc, vì vậy "độ mảnh của dây" không phải là tiêu chuẩn duy nhất trong việc chọn lựa kỹ thuật. Việc trở kháng ổn định và việc truyền dẫn tín hiệu tương thích cũng rất quan trọng. Khi tín hiệu cao tốc truyền tải qua cáp, cáp kết nối và PCB, nếu có sự không liên tục rõ ràng về trở kháng, có thể tạo ra phản xạ tín hiệu, từ đó ảnh hưởng đến tổn thất đầu vào, tổn thất phản hồi, sự hỗn loạn và toàn vẹn tín hiệu chung. Thử nghiệm hiệu suất cao tốc của I-PEX CABLINE®-SS chính thức sử dụng cáp Micro-Coaxial AWG#40, 45Ω, 100mm, và kiểm tra với kết nối 40Pin, theo thứ tự GSSGSSG, đồng thời liệt kê các ứng dụng cao tốc như V-By-One US 16Gbps/Lane, HDMI 2.1 12Gbps/Lane, USB 3.2 Gen2 10Gbps/Lane làm tham khảo. Do đó, đối với kỹ sư, việc kiểm soát trở kháng của cáp đồng trục mảnh thực chất liên quan đến việc hệ thống cao tốc có thể hoạt động ổn định hay không; đối với người mua sắm, không chỉ cần so sánh độ dày của dây và giá cả mà còn cần xác nhận trở kháng của dây và mối quan hệ tương thích với hệ thống kết nối và PCB.

---

AWG#40 rất mảnh, nhưng cần kiểm soát đồng thời "mảnh" và "cường độ điện từ"

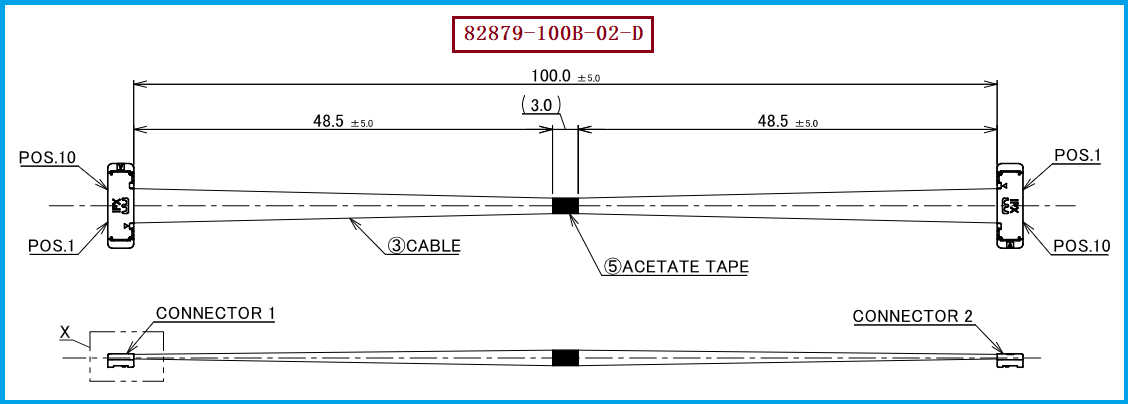

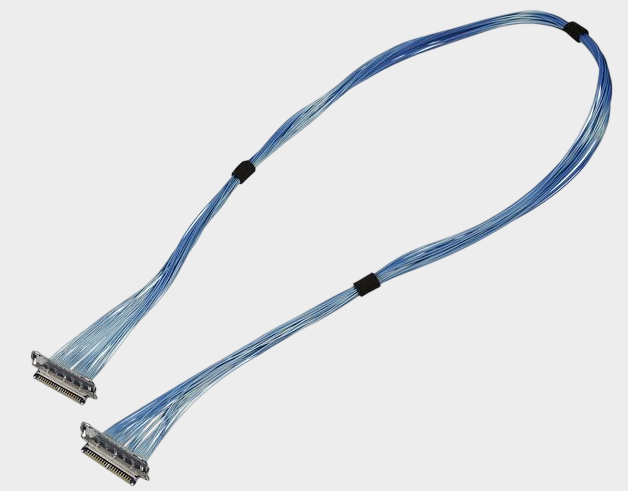

Dòng sản phẩm dây cáp đồng trục cực mịn này có mã số là I-PEX 82879-100B-02-D, tài liệu chính thức cho thấy nó là dây cáp Micro-Coaxial Cable 10Pin, AWG#40, 100mm, 1-N line sequence. Cáp này sử dụng đầu kết nối dây liệu mẫu số là 20373-R10T-06, thuộc dòng CABLINE®-SS 10Pin Plug Housing, trang sản phẩm chính thức liệt kê rõ rang phạm vi phù hợp của Micro-Coaxial Cable bao gồm AWG36, AWG38, AWG40 và AWG42, trong đó AWG42 đặc biệt chú ý đến vấn đề không phù hợp với阻抗特性. Từ đó có thể thấy, đối với loại dây liệu mịn như AWG#40, việc thiết kế kỹ thuật không đơn giản là "càng mịn thì càng tốt", mà cần đồng thời kiểm soát cấu trúc导体, lớp cách điện, cấu trúc bọc và kích thước tổng thể của dây cáp, để阻抗 thực tế giữ ở gần mục tiêu thiết kế. Đặc biệt khi dây cáp được sử dụng trong các trường hợp như hiển thị nhanh, truyền dữ liệu nhanh hoặc camera nhanh, kiểm soát ổn định阻抗 có thể giảm thiểu vấn đề không连续 trong quá trình truyền tín hiệu.

---

82879-100B-02-D的规格匹配， quyết định dây chuyền thay thế có thực sự tương thích không

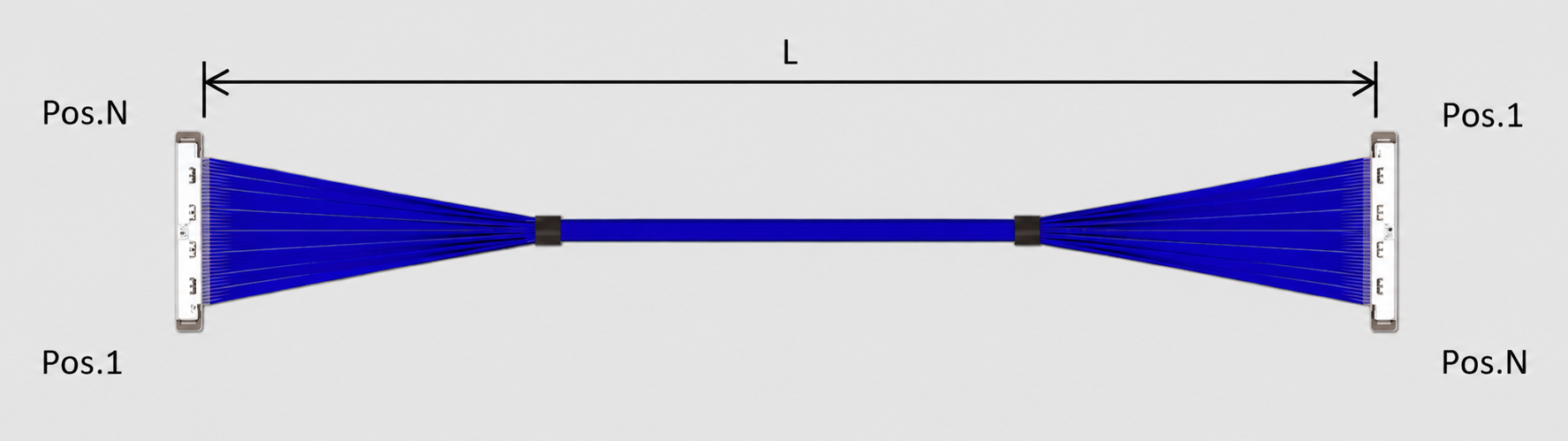

Từ góc độ thay thế công nghệ, I-PEX 82879-100B-02-D không chỉ cần được làm thành "10Pin + AWG#40 + 100mm" là có thể thay thế trực tiếp. Mô hình này thuộc về CABLINE®-SS 10Pin Harness, mô tả chính thức là 10Pin Micro-Coaxial 40AWG, L=100mm, 1-N; đầu nối dây kèm theo là 20373-R10T-06. Đồng thời, CABLINE®-SS bản thân sử dụng khoảng cách đầu nối 0.4mm Contact Pitch, cấu trúc góc vuông đứng, độ cao kết hợp 1.65±0.2mm, độ sâu 3mm, vì vậy trong quá trình phát triển thay thế cần đồng thời quan tâm đến đầu nối phù hợp, hướng ra dây, thứ tự dây, độ dài, không gian lắp đặt và yêu cầu tín hiệu tốc độ cao. Đặc biệt là về thứ tự dây, trong cùng loạt sản phẩm có cả cấu trúc 1-N và 1-1, không thể chỉ dựa trên số lượng Pin để đánh giá có thể thay thế trực tiếp hay không.

---

Chọn lựa và tương thích cùng các giải pháp thay thế tham khảo và gợi ý

Đối với các kỹ sư, khuyến nghị trong việc xác nhận giải pháp thay thế tương thích với I-PEX 82879-100B-02-D, hãy xem 10Pin, AWG#40, 100mm, 1-N, 20373-R10T-06, yêu cầu kháng trở như là các dự án xác nhận cơ bản, sau đó kết hợp với tốc độ truyền thông tín hiệu cao của hệ thống thực tế để thực hiện xác nhận toàn vẹn tín hiệu; nếu thiết bị gốc có yêu cầu kháng trở rõ ràng cho tín hiệu cao tốc,则需要进一步 xác nhận sự liên tục của kháng trở giữa dây dẫn, đầu nối và đầu nối PCB. Đối với người mua sắm, khuyến nghị không chỉ so sánh giá dựa trên "đầu nối cùng型号" hoặc "dây dẫn cùng AWG" mà nên核对 danh sách vật liệu hoàn chỉnh và các đặc điểm kỹ thuật điện tử, cơ khí quan trọng. Công ty chúng tôi có thể cung cấp: giải pháp dây dẫn thay thế tương thích với I-PEX 82879-100B-02-D, có thể khớp với dây dẫn mẫu, bản vẽ hoặc thông số kỹ thuật mà khách hàng cung cấp, khớp với thứ tự 10Pin, AWG#40, 100mm, 1-N và cấu trúc tương thích với 20373-R10T-06, và thực hiện sản xuất và xác nhận dây dẫn cho yêu cầu kháng trở của dây dẫn đồng trục rất mỏng và truyền thông tín hiệu cao tốc.

---

Thực sự, kỹ thuật khó khăn nhất của cáp đồng trục siêu mỏng là phải thực hiện được cả "mỏng" và "tốc độ cao" cùng một lúc.

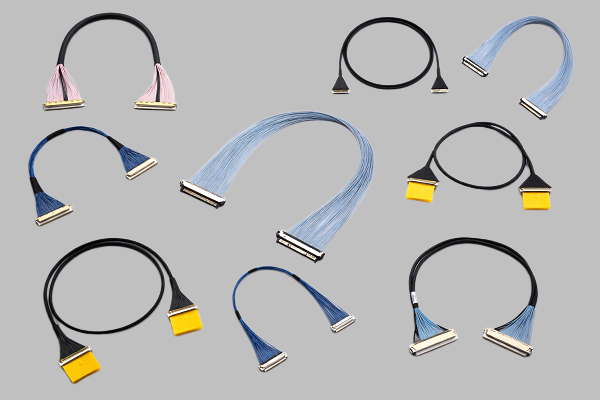

Giá trị của cáp đồng trục mỏng không chỉ là việc thu nhỏ đường kính mà còn là việc thực hiện được cả nhỏ gọn, mật độ cao và truyền tải ổn định ở tốc độ cao trong không gian rất hạn chế. I-PEX CABLINE®-SS sử dụng cấu trúc khoảng cách 0.4mm và hỗ trợ cáp đồng trục Micro-Coaxial AWG#40; đối với gói cáp đồng trục mỏng 10Pin, 100mm, AWG#40, 1-N với型号 82879-100B-02-D, việc kiểm soát điện trở là yếu tố không thể bỏ qua trong quá trình phát triển. Đối với kỹ sư, họ nên chú ý đến tính liên tục của điện trở, tính toàn vẹn của tín hiệu, thứ tự cáp và sự phù hợp cơ học; tôi【3W Cơ điện tử thành phần】Chúng tôi có hệ thống sản xuất và đội ngũ kỹ thuật chuyên nghiệp về cáp đồng trục siêu mỏng, có thể đáp ứng nhu cầu tùy chỉnh và thay thế các loại cáp đồng trục;热烈欢迎联系：Chương经理 18913228573（WeChat cùng số）. Đối với nhân viên mua hàng, thì cần phải xác nhận tổng hợp từ số liệu số nguyên liệu hoàn chỉnh, đầu nối,规格 dây và yêu cầu hiệu suất thực tế. Chỉ khi đạt được sự phù hợp về规格 dây, đầu nối phù hợp, sự phù hợp về điện trở và cấu trúc, dây束 thay thế mới có khả năng thực sự thỏa mãn yêu cầu sử dụng của thiết bị ban đầu.
