Trong các thiết bị có không gian hạn chế như máy tính xách tay, mô-đun hiển thị, mô-đun camera và các thiết bị khác, các sợi cáp đồng trục siêu mỏng thường cần phải qua các trục quay, khu vực gấp khúc hoặc cấu trúc hẹp. Do đó, khi chọn loại, các kỹ sư thường hỏi: “Sợi cáp đồng trục siêu mỏng có thể gấp bao nhiêu lần mà không bị đứt?” Thực tế, câu hỏi này không có một câu trả lời cố định áp dụng cho tất cả các loại sợi cáp đồng trục siêu mỏng. Số lần chịu gấp của sợi cáp đồng trục siêu mỏng phụ thuộc vào đường kính sợi, cấu trúc导体, vật liệu cách điện, cấu trúc bọc cách điện, bán kính gấp, góc gấp, tần số gấp lại và cách cố định hai đầu. Đặc biệt là loại sợi AWG40 này, mặc dù có khả năng thích ứng không gian tốt, nhưng nếu sử dụng lâu dài trong bán kính gấp nhỏ và gấp lại nhiều lần, có thể dẫn đến mệt mỏi导体, hư hại lớp cách điện, thay đổi hiệu suất bọc cách điện, thậm chí gây giảm阻抗 và hiệu suất truyền tín hiệu tốc độ cao. Do đó, trong thiết kế công trình, không nên đơn giản đánh giá tuổi thọ của sợi cáp dựa trên số lần có thể gấp, mà nên xác định bán kính gấp cho phép và điều kiện gấp động học thực tế dựa trên cấu trúc lắp đặt, và thông qua các thử nghiệm chịu gấp chuyên biệt để xác minh. Đối với người mua hàng, cũng đề xuất trong quá trình询价明确 quy cách sợi cáp, bán kính gấp, cách thức di chuyển và yêu cầu tuổi thọ, không chỉ hỏi “Có thể gấp bao nhiêu lần”.

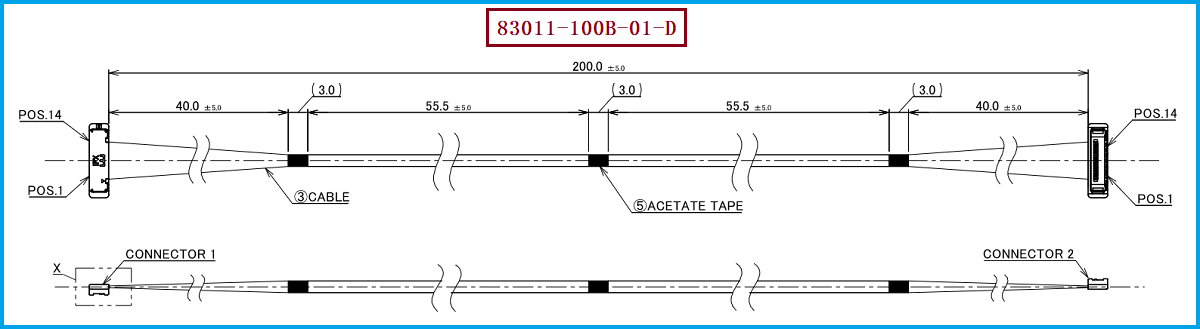

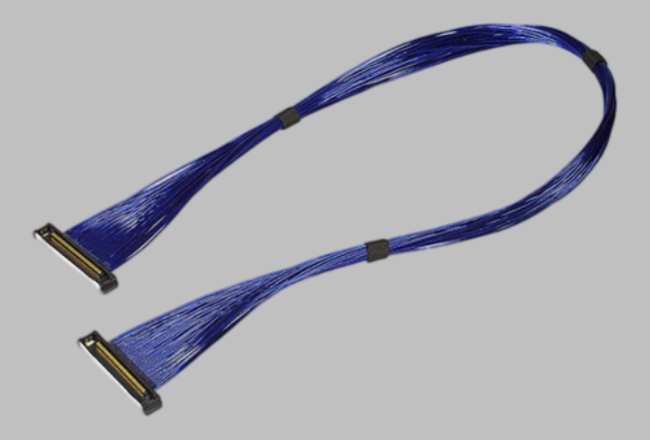

Sản phẩm được giới thiệu lần này là I-PEX 83011-100B-01-D, thuộc系列 I-PEX CABLINE®-SS 14 Pin cáp đồng trục siêu mảnh. Theo tài liệu chính thức của I-PEX, mẫu này sử dụng cáp Micro-Coaxial 40AWG, dài 200 mm, Pin Assignment là 1-1; đầu nối CABLINE®-SS sử dụng Contact Pitch 0.4 mm, cấu trúc Vertical Right Angle, Mated Height là 1.65±0.2 mm, Depth là 3 mm. Dây cáp này sử dụng đầu nối dây 20373-R14T-06, tương ứng với vỏ đầu nối CABLINE®-SS 14 Pin Plug; trong số料 số chính thức cũng có 14 Pin Plug Cable Assembly 20380-R14T-06 và đầu nối cuối Receptacle 20374-R14E-31. Đối với sản phẩm này, khi chọn mẫu, khách hàng cần chú ý đến các điều kiện chính như 14 Pin, AWG40, 200MM, sequence 1-1 và mẫu đầu nối. Định nghĩa vị trí/chiều rộng của cáp đồng trục siêu mảnh trong bài viết này là 200MM, trong quá trình sản xuất thay thế, cần kết hợp với bản vẽ của khách hàng để xác định chính xác độ chênh lệch về chiều dài và sequence của dây.
Đối với các kỹ sư, vấn đề uốn gấp của dây đồng trục siêu mỏng không chỉ là vấn đề可靠性 cơ học mà còn có thể ảnh hưởng đến tính toàn vẹn của tín hiệu tốc độ cao. Theo tài liệu chính thức của CABLINE®-SS, thử nghiệm hiệu suất tốc độ cao sử dụng đầu nối 40 Pin, dây đồng trục micro AWG40, 45Ω, chiều dài dây 100 mm và gán chân GSSGSSG, và được xác minh bằng ứng dụng truyền tải tốc độ cao 16Gbps/Lane; đồng thời, các ứng dụng tham khảo được liệt kê bao gồm V-By-One US, HDMI 2.1, USB 3.2 Gen 2, HDMI 2.0, eDP HBR2. Do đó, trong quá trình thiết kế bộ dây đồng trục siêu mỏng 200MM, nếu bộ dây cần phải qua lại nhiều lần qua trục hoặc khu vực uốn gấp động, không thể chỉ chú ý đến "dây có bị đứt hay không", mà còn cần quan tâm đến độ阻抗, tổn thất chèn, tổn thất phản hồi, sự trùng chập và hiệu suất bọc cách điện sau khi uốn gấp có đáp ứng yêu cầu của hệ thống hay không. Đối với những người mua hàng, cũng không thể chỉ dựa vào ngoại hình, chiều dài và mẫu mã đầu nối để thực hiện việc thay thế mua hàng, mà cần xác nhận các thông số dây, độ阻抗, công nghệ kết nối và hiệu suất tốc độ cao có khớp với thiết kế ban đầu hay không. Công ty chúng tôi có thể cung cấp: giải pháp thay thế dây tương thích I-PEX 83011-100B-01-D, có thể sản xuất phù hợp với môi trường sử dụng thực tế của khách hàng, đối với cấu trúc kết nối 14 Pin, AWG40, 200MM và đầu nối tương ứng, cung cấp hỗ trợ sản xuất dây cho việc thay thế mẫu mã ban đầu, mua hàng theo lô và sau này là sản xuất theo yêu cầu.
Đối với việc thay thế tương thích I-PEX 83011-100B-01-D, kỹ sư khuyến nghị trước tiên kiểm tra xem connector có khớp không khi nhập cáp thay thế, phần dây cáp của sản phẩm này sử dụng connector loại 20373-R14T-06, đồng thời xác nhận kết hợp đầu, số Pin và cấu trúc 0.4 mm Pitch; sau đó xác nhận rằng cáp đồng trục cực mỏng sử dụng tiêu chuẩn AWG40, và xác nhận điện trở và khả năng truyền dẫn theo yêu cầu tín hiệu cao tốc; tiếp theo xác nhận chiều dài cáp là 200MM, và định nghĩa vị trí 1-1 của sản phẩm gốc. Trang CABLINE®-SS chính thức của I-PEX cũng liệt kê các型号 cáp 1-1 như 83010 14 Pin, 100 mm, 83011 200 mm và 83012 300 mm, vì vậy người mua cần chú ý không nhầm lẫn về mẫu số, số Pin, chiều dài và thứ tự cáp. Nếu sản phẩm được áp dụng cho cấu trúc di chuyển liên tục như trục xoay máy tính xách tay, mô-đun hiển thị, mô-đun camera v.v., khuyến nghị thêm bài kiểm tra độ bền gập trong giai đoạn xác nhận mẫu, và kiểm tra theo bán kính gập thực tế, hành trình di chuyển và số lần lặp lại,而不是 sử dụng một "số lần gập cố định". Công ty chúng tôi có thể cung cấp các方案 sản xuất cáp đồng trục cực mỏng thay thế tương thích dựa trên mẫu số gốc, bản vẽ hoặc mẫu của khách hàng, và có thể khớp với chiều dài, số Pin, thứ tự cáp và tiêu chuẩn cáp.
