Trong thiết bị điện tử hoạt động với tốc độ cao, các sợi cáp đồng trục mỏng không chỉ đảm nhận vai trò "chuyển tiếp tín hiệu từ điểm A đến điểm B", mà cáp本身 cũng gây ra một số ảnh hưởng nhất định đối với tín hiệu cao tốc, trong đó một trong những chỉ số quan trọng nhất là tổn thất truyền dẫn (Insertion Loss). Đơn giản hiểu, khi tín hiệu di chuyển từ đầu phát qua các sợi cáp đồng trục mỏng đến đầu nhận, năng lượng sẽ giảm dần theo khoảng cách truyền dẫn, tần số và cấu trúc vật liệu, và sự giảm dần này là điều mà các kỹ sư cần chú ý đến nhiều nhất. Với tín hiệu chậm, tổn thất nhỏ có thể không đáng kể, nhưng khi hệ thống chuyển sang trạng thái truyền dẫn dữ liệu cao tốc, với tần số cao, tổn thất dẫn điện, tổn thất môi chất và sự không liên tục của điện trở sẽ rõ ràng hơn, vì vậy đường kính cáp, điện trở, chiều dài, cấu trúc cách điện và chất lượng kết nối của đầu nối sẽ ảnh hưởng đến chất lượng tín hiệu cuối cùng. Dòng sản phẩm I-PEX CABLINE®-SS được定位 để sử dụng trong các ứng dụng kết nối đồng trục mỏng cao tốc, điều kiện xác minh cao tốc từ tài liệu chính thức bao gồm 40Pin, AWG#40 Micro-Coaxial Cable, điện trở 45Ω và chiều dài cáp 100mm, và hỗ trợ tốc độ cao nhất 16Gbps/Lane.

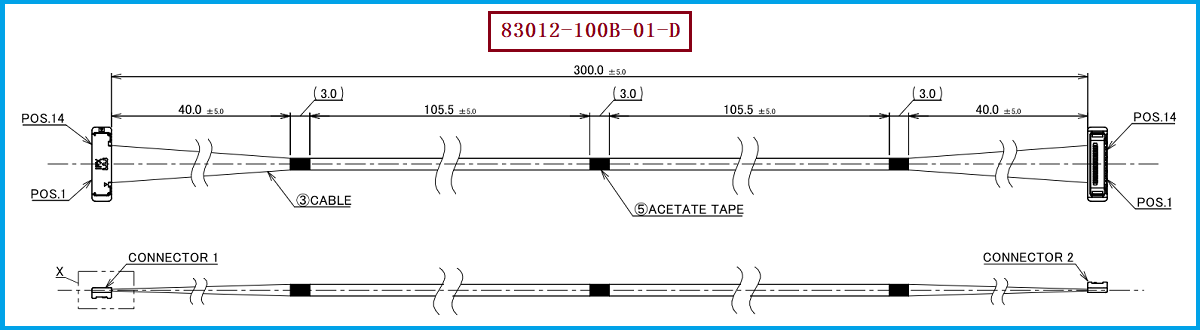

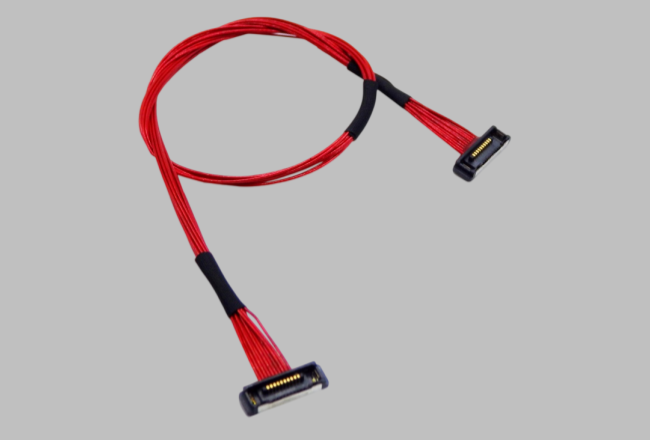

Sản phẩm được giới thiệu lần này là I-PEX 83012-100B-01-D, thuộc về CABLINE®-SS 14Pin dây đồng trục mỏng, bản vẽ kỹ thuật cho thấy nó sử dụng dây Micro-Coaxial AWG #40, trở kháng 50Ω, chiều dài 300.0±5.0mm và thứ tự dây thẳng 1-1. Mô hình đầu nối dây là 20373-R14T-06, tương ứng với 14PIN, 0.4MM Pitch. Đối với các kỹ sư, các tham số này cần được hiểu một cách toàn diện: thường thì khi kích thước dây giống nhau, chiều dài dây束 càng dài, đường truyền càng dài, việc giảm sút tín hiệu cũng cần được quan tâm nhiều hơn; mà AWG40 thuộc về loại dây tốc độ cao mỏng, đặc tính điện từ của nó phải phù hợp với cấu trúc kết nối đầu nối và trở kháng hệ thống. Ngoài ra, mẫu 83012-100B-01-D sử dụng trở kháng dây 50Ω, trong khi CABLINE®-SS hiển thị tốc độ cao chính thức sử dụng dây 45Ω để xác minh, vì vậy trong quá trình phát triển thay thế thực tế không thể đơn giản coi các tiêu chuẩn trở kháng khác nhau là hoàn toàn giống nhau, mà nên chọn型和 xác minh dựa trên yêu cầu trở kháng thực tế của hệ thống khách hàng.
Từ góc độ kiểm tra kỹ thuật, việc đánh giá tổn thất truyền dẫn của dải đồng trục siêu mỏng không chỉ dựa vào vật liệu cáp mà còn cần quan tâm đến toàn bộ liên kết. Thường thì có thể kiểm tra các tham số S bằng thiết bị phân tích mạng tốc độ cao, trong đó S21 thường được sử dụng để quan sát đặc tính truyền dẫn của tín hiệu từ đầu vào đến đầu ra, tổn thất chèn Insertion Loss ở tần số cụ thể giúp kỹ sư đánh giá mức độ suy giảm mà dải cáp gây ra cho tín hiệu tốc độ cao. Đối với các dự án thực tế, cần kết hợp phân tích tổng hợp các tham số Return Loss, tính nhất quán của điện trở và đường cong tổn thất ở các tần số khác nhau. Nếu độ dài của dải cáp thay đổi, vật liệu cáp từ AWG40 thay đổi thành các tiêu chuẩn khác hoặc cấu trúc kết nối của đầu nối thay đổi, đều có thể dẫn đến hiệu suất tốc độ cao khác với thiết kế ban đầu. Do đó, khi tìm kiếm nhà cung cấp thay thế, không nên chỉ dựa vào yếu tố "cùng 14Pin, cùng 0.4mm Pitch, cùng độ dài 300mm" để đánh giá sự tương thích hoàn toàn, mà nên xác nhận thêm về điện trở của cáp, đường kính cáp, công nghệ kết nối và dữ liệu kiểm tra tốc độ cao thực tế. Đối với loại dải cáp đồng trục siêu mỏng 14Pin, 300mm của I-PEX 83012-100B-01-D, việc xác nhận thay thế thực tế đặc biệt cần chú ý đến độ dài, điện trở 50Ω, vật liệu cáp AWG40 và toàn bộ độ nguyên vẹn của tín hiệu sau khi kết nối đầu nối.
Đối với các kỹ sư và nhân viên mua hàng, nếu sử dụng thiết bị hiện tại với I-PEX 83012-100B-01-D, khi thay thế tương thích thì khuyến nghị đầu tiên hãy xác nhận các tham số cốt lõi như 14PIN, 0.4MM Pitch, 20373-R14T-06, AWG #40, 50Ω, 300mm, 1-1 line sequence, sau đó theo dõi tổn thất truyền tải, tổn thất phản xạ và tính nhất quán của điện trở khi sử dụng các giao tiếp tốc độ cao và tần số hệ thống cụ thể. Đặc biệt cần lưu ý rằng mô hình kết nối器 giống nhau không có nghĩa là hiệu suất cao tốc của dây cáp chắc chắn sẽ hoàn toàn tương tự, cấu trúc dây, lớp cách điện, kỹ thuật kết nối và tính nhất quán trong sản xuất cũng ảnh hưởng đến kết quả cuối cùng. Công ty chúng tôi có thể cung cấp: giải pháp dây cáp thay thế tương thích I-PEX 83012-100B-01-D, có thể sản xuất dây cáp đồng trục siêu mảnh 14Pin theo yêu cầu sử dụng thực tế của khách hàng, và phát triển phù hợp xung quanh các thông số chính như kết nối器 dây 20373-R14T-06, 0.4MM Pitch, dây AWG40, chiều dài dây và 1-1 line sequence; đối với ứng dụng tốc độ cao, còn có thể theo dõi thêm tính nhất quán của điện trở và hiệu suất truyền tải để cung cấp tham khảo cho việc导入 công trình và thay thế mua hàng.
