I-PEX 83015-100B-01-D CABLINE®-SS 40AWG/50Ω loạt cáp đồng trục siêu mỏng thay thế

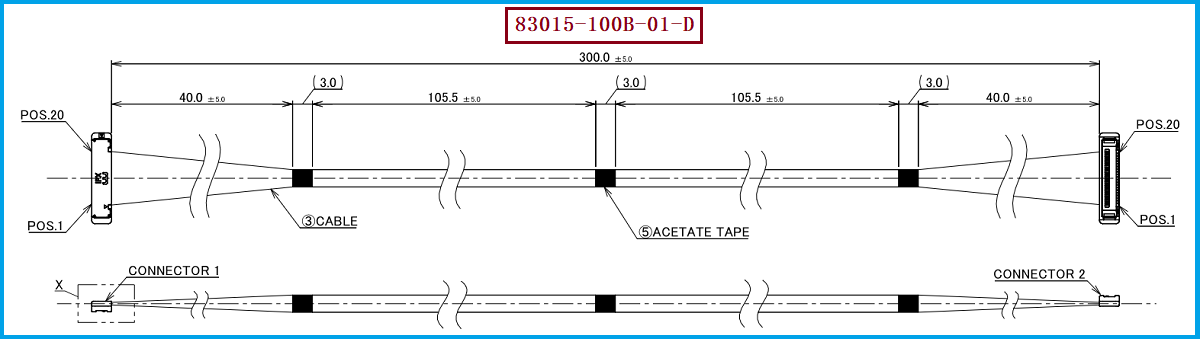

I-PEX 83015-100B-01-D: 20P, cáp đồng trục mỏng 300mm

Trong điện thoại, máy tính bảng, mô-đun camera, mô-đun hiển thị và thiết bị vision AI, giao diện MIPI ngày càng sử dụng nhiều hơn phương án truyền tải串行 tốc độ cao, đặt ra yêu cầu cao hơn về tính toàn vẹn của tín hiệu, kích thước không gian và kiểm soát điện trở cho các đầu nối và sợi cáp đồng trục siêu mỏng. Lần này, I-PEX 83015-100B-01-D được giới thiệu thuộc loại sợi cáp đồng trục siêu mỏng CABLINE®-SS 20P, dài 300mm, thứ tự dây 1-1, phù hợp với đầu nối cuối dây cáp mẫu 20373-R20T-06. Dựa trên bản vẽ sản phẩm tương ứng, sợi cáp này sử dụng dây cáp micro đồng trục AWG#40, tiêu chuẩn 50Ω. Đối với kỹ sư, các thông số này trực tiếp liên quan đến việc khớp nối đầu nối PCB, không gian đường dây sợi cáp và thiết kế truyền tải tín hiệu tốc độ cao; đối với nhân viên mua sắm, chúng là cơ sở quan trọng để xác nhận số liệu thay thế, tính nhất quán về规格 và khả năng giao hàng của nhà cung cấp.

---

D-PHY và C-PHY khác nhau, dây cáp không thể chỉ xem xét "đều là MIPI"

MIPI D-PHY và C-PHY mặc dù đều có thể được sử dụng cho các ứng dụng như CSI-2, DSI-2, nhưng cách tổ chức tín hiệu tốc độ cao lại khác nhau. D-PHY sử dụng phương thức tín hiệu chênh lệch, có một làn giờ độc lập và một hoặc nhiều làn dữ liệu; C-PHY sử dụng ba đường dẫn组成 Trio, truyền dữ liệu qua mã hóa ba pha và nhúng giờ vào tín hiệu, vì vậy không cần làn giờ tốc độ cao độc lập. Điều này có nghĩa là khi kỹ sư chọn cáp đồng trục mỏng, không thể đơn giản hiểu rằng "do cùng là giao diện MIPI, nên cáp có thể sử dụng chung". D-PHY tập trung vào số lượng cặp chênh lệch, cặp giờ và sự kiểm soát阻抗, độ dài và sự trộn lẫn giữa các làn; C-PHY则需要重点关注Trio内部三根信号线的一致性、拓扑结构、阻抗特性、线间耦合以及高速编码对应的信号完整性。 Nghĩa là, việc chọn cáp trước tiên nên dựa trên cấu trúc PHY để xác định số lượng导体 và topology của tín hiệu, sau đó xác nhận định nghĩa của chân kết nối, thứ tự cáp và các tham số điện từ,而不是 chỉ mua theo tên MIPI. Vật liệu thông tin chính thức của MIPI cũng chỉ ra rằng C-PHY và D-PHY có nhiều tính chất chung ở tầng vật lý, nhưng mã hóa dữ liệu tốc độ cao và yêu cầu thời gian tốc độ cao lại có sự khác biệt rõ ràng.

---

Đối với cuộn cáp đồng trục siêu mỏng 300mm, việc chọn 型 cần chú ý đến những yếu tố nào?

Đối với bộ cáp đồng trục mỏng I-PEX 83015-100B-01-D với kích thước 20P, 300mm, AWG#40, trong các dự án thực tế không chỉ cần xác nhận hai kích thước là "20Pin" và "300mm", mà còn cần kiểm tra thêm阻抗 của dây, thứ tự dây, gán Pin, mẫu connector và định nghĩa PHY ở đầu thiết bị. CABLINE®-SS bản thân sử dụng khoảng cách liên kết 0.4mm, độ cao kết hợp 1.65±0.2mm, và hỗ trợ cáp đồng trục micro AWG36, AWG38, AWG40 và AWG42; điều kiện kiểm tra hiệu suất cao của I-PEX bao gồm cáp micro đồng trục AWG#40, 45Ω, 100mm, vì vậy dự án cụ thể vẫn cần dựa trên kết quả thực tế của dây, độ dài, kết hợp của connector và thử nghiệm SI hệ thống. Đối với ứng dụng D-PHY và C-PHY đặc biệt như vậy: ngay cả khi mẫu connector, số Pin và độ dài của dây束 tương tự, cũng không thể chỉ dựa vào kích thước cơ học để kết luận rằng hai PHY có thể thay thế trực tiếp được. Khi询价, khuyến nghị cung cấp mẫu connector 20373-R20T-06, 20P, 300mm, AWG#40, 50Ω, thứ tự dây 1-1 và loại PHY MIPI thực tế làm điều kiện规格 đầy đủ cho nhà cung cấp, điều này sẽ có lợi hơn để tránh sai lệch trong việc chọn lựa.

---

Chọn loại, tương thích và đề xuất giải pháp thay thế tham khảo

Nếu thiết bị gốc sử dụng I-PEX 83015-100B-01-D, khi tiến hành thay thế trong nước hoặc phát triển nhà cung cấp thứ hai, đề xuất ưu tiên theo dõi nguyên bản vẽ để thiết lập BOM và tiêu chuẩn kỹ thuật tương ứng, bao gồm chiều dài cáp 300mm, cấu trúc 20P, thứ tự đường 1-1, vật liệu AWG#40 và kết nối đầu 20373-R20T-06. Đồng thời, xác nhận thiết bị thực tế sử dụng là MIPI D-PHY hay C-PHY. Đối với D-PHY, cần重点 kiểm tra điện trở chéo, khớp Clock/Data Lane, tổn thất tiếp xúc, tổn thất phản xạ, nhiễu và hình ảnh mắt; đối với C-PHY, cần重点 kiểm tra sự nhất quán của Trio ba dây, độ toàn vẹn tín hiệu tốc độ cao và hiệu suất của kênh mã hóa. MIPI C-PHY sử dụng ba dây Trio và gắn kèm tần số, phương pháp đánh giá kênh khác nhau so với hai dây chéo Lane truyền thống, vì vậy cáp thay thế không chỉ cần kiểm tra dẫn điện mà còn phải kết hợp với mainboard và nền tảng chip thực tế để kiểm tra SI. Công ty chúng tôi có thể cung cấp: giải pháp cáp thay thế tương thích I-PEX 83015-100B-01-D, có thể phát triển cáp đồng trục mảnh nhỏ để tương thích theo yêu cầu của khách hàng về kết nối, tiêu chuẩn vật liệu, chiều dài, thứ tự đường và yêu cầu tốc độ cao MIPI, cung cấp giải pháp cáp cho việc xác minh kỹ thuật, thay thế trong nước và mua hàng số lượng lớn.

---

D-PHY và C-PHY chọn dây chính là "khớp cấu trúc tín hiệu + tham số dây束"
MIPI D-PHY và C-PHY đều hướng tới các ứng dụng cao tốc như camera, màn hình và các ứng dụng tích hợp khác, nhưng D-PHY sử dụng kênh dữ liệu phân cực và cấu hình thời gian độc lập, trong khi C-PHY sử dụng ba dây Trio và thời gian tích hợp. Do đó, cả hai có sự khác biệt trong tổ chức dẫn điện của sợi đồng trục mỏng, định nghĩa chân, kiểm soát điện trở và xác minh SI. Tôi là【3W Điện tử Cung ứng Phụ Kiện】Chúng tôi chuyên cung cấp dịch vụ tùy chỉnh và thay thế tương thích các sợi đồng trục mảnh nhỏ có tốc độ cao như eDP, MIPI, USB3.X/4, LVDS, v.v., nếu cần hỗ trợ kỹ thuật, xin vui lòng liên hệ:Chánh văn 18913228573（z微信同号）Đối với sản phẩm CABLINE®-SS cáp đồng trục siêu mỏng I-PEX 83015-100B-01-D này, có kích thước 20P, 300mm, AWG#40, 50Ω, 1-1, khi kỹ sư và nhà mua sắm tìm kiếm sản phẩm thay thế, họ nên đồng thời kiểm tra mã kết nối 20373-R20T-06, kích thước cáp và các thông số điện tử, và sử dụng kết quả thực tế của cấu trúc MIPI PHY và thử nghiệm hệ thống làm cơ sở chọn lựa cuối cùng. Chỉ khi đáp ứng đồng thời ba yếu tố tương thích cơ học, phù hợp điện và độ chính xác cao của信号完整性, cáp thay thế mới có thể được sử dụng trong hệ thống MIPI tốc độ cao.
