Dựa trên dòng sản phẩm I-PEX CABLINE®-SS, nhà sản xuất đã định vị nó cho các ứng dụng tốc độ cao 16Gbps/Lane và liệt kê các ứng dụng tham khảo như V-by-One US 16Gbps/Lane, HDMI 2.1 12Gbps/Lane, USB 3.2 Gen2 10Gbps/Lane, HDMI 2.0 6Gbps/Lane, eDP HBR2 5.4Gbps/Lane và USB 3.1 Gen1 5Gbps/Lane. Nhà sản xuất cũng cung cấp kết quả đo lường tốc độ cao trong điều kiện CABLINE-SS 40P, AWG#40, 45Ω, 100mm. Đơn vị "Gbps/Lane" ở đây thuộc về tốc độ truyền tải dữ liệu, không thể đơn giản chuyển đổi trực tiếp thành tần số làm việc cố định của một sợi cáp, vì vậy trong quá trình chọn型 kỹ thuật, vẫn nên dựa trên thực tế của giao diện và kết quả kiểm tra SI.
Đối với các dải cáp đồng trục mỏng loại này có kích thước 200mm, không thể đơn giản cho rằng "hỗ trợ 16Gbps/Lane thì có thể bao phủ đến một tần số GHz cố định nào đó". Tần số của các tín hiệu số cao chứa nhiều thành phần tần số, tần số thực tế cần truyền đến phụ thuộc vào tốc độ边沿 của tín hiệu, cách mã hóa và độ容 hạn của đầu nhận. Ví dụ, đối với tín hiệu NRZ 16Gbps, tần số Nyquist khoảng 8GHz, nhưng điều này chỉ là điểm tham khảo quan trọng để mô tả tần số của tín hiệu số, không có nghĩa là dải cáp 83014 đảm bảo đạt được các chỉ số về insertion loss hoặc return loss tại tần số 8GHz. Do đó, khi thiết kế, các kỹ sư nên xem xét thực tế đường dẫn của dải cáp trong dải tần số mục tiêu bằng cách xem xét đường cong S参数, đặc biệt là insertion loss S21 và return loss S11, thay vì chỉ dựa trên tốc độ dữ liệu.

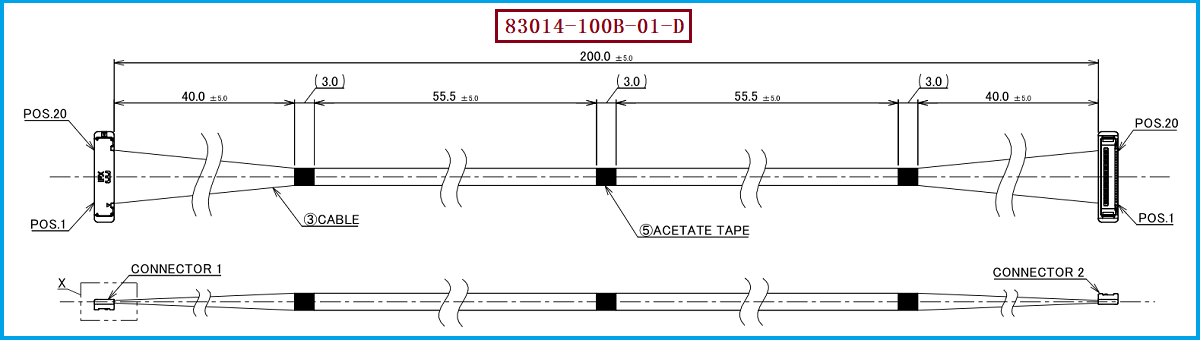

Đối với I-PEX 83014-100B-01-D, AWG#40 và 50Ω là các tham số quan trọng trong sơ đồ Harness, trong khi đó nền tảng CABLINE®-SS hỗ trợ các规格 Micro-Coaxial Cable như AWG36, AWG38, AWG40 và AWG42. Cơ quan chính thức đặc biệt nhấn mạnh rằng AWG42 có vấn đề không khớp với điện trở đặc trưng, vì vậy không phải đường kính mỏng hơn luôn phù hợp với tất cả các ứng dụng tốc độ cao. Đối với các kỹ sư, nếu ứng dụng mục tiêu của bạn thuộc về các cảnh tượng truyền tải dữ liệu 5Gbps, 10Gbps thậm chí cao hơn, bạn nên chọn điện trở và cấu trúc dây cáp phù hợp dựa trên tần số làm việc thực tế và dự toán liên kết, và xác nhận thông qua thử nghiệm xem插 mất, phản xạ và nhiễu chéo có đáp ứng yêu cầu hệ thống hay không.

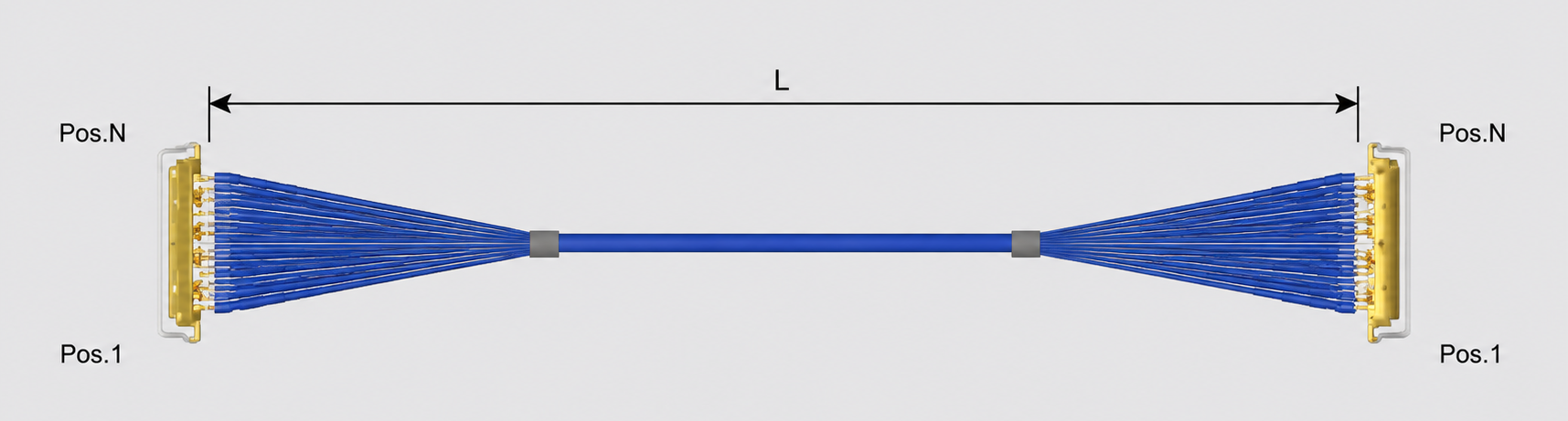

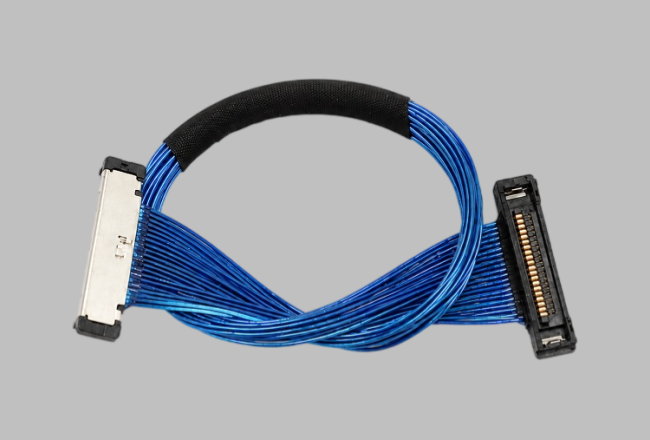

Từ góc độ ứng dụng tần số, có thể sử dụng tài liệu ứng dụng tốc độ cao chính thức của I-PEX CABLINE®-SS làm tham khảo khi chọn loại trên cấp độ nền tảng, nhưng không nên áp dụng trực tiếp điều kiện thử nghiệm 100mm, 45Ω của chính thức vào cáp 83014 này có chiều dài 200mm, điện trở 50Ω. Đối với việc thay thế hoặc phát triển tương thích trong nước, phương pháp xác minh hợp lý hơn là tiến hành thử nghiệm mất mát đầu vào, mất mát phản hồi và nhiễu串 trong điều kiện thử nghiệm giống nhau về chiều dài 200mm, vật liệu dây AWG#40, cấu hình kết nối và điều kiện thử nghiệm giống nhau, sau đó kết hợp với tốc độ giao diện thực tế của khách hàng để xác định có đáp ứng yêu cầu ứng dụng hay không. Công ty chúng tôi có thể cung cấp: gói cáp thay thế tương thích I-PEX 83014-100B-01-D, có thể phát triển và sản xuất cáp đồng trục mỏng tương thích xung quanh các yêu cầu như kết nối 20373-R20T-06, vật liệu dây AWG#40, chiều dài 200mm và thứ tự dây 1-1.
