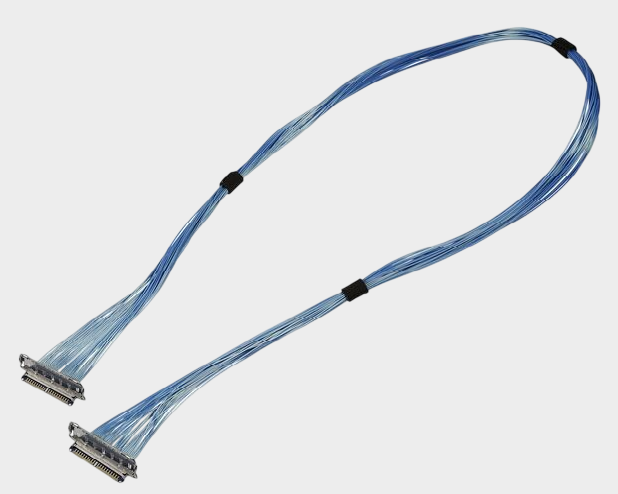

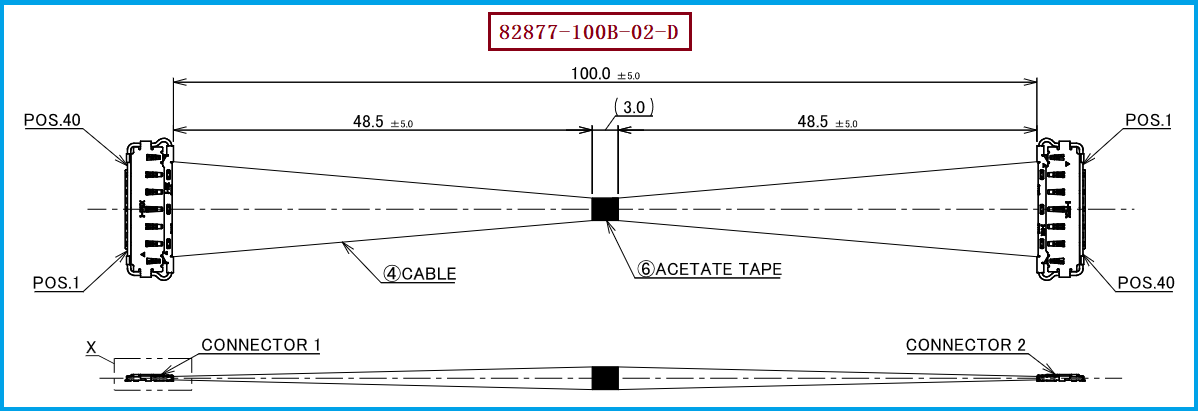

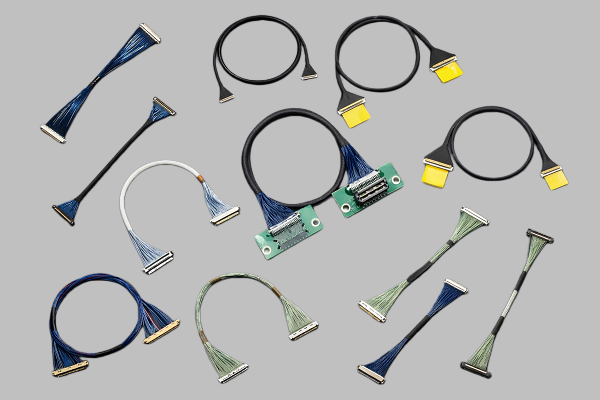

Trong thiết kế thiết bị điện tử tốc độ cao, “cần dây đồng trục siêu mỏng có thể truyền USB 3.1 Gen 2 không” không thể chỉ dựa trên cấu trúc dây cáp có phải là cấu trúc đồng trục hay không, mà phải kết hợp với các yếu tố như đầu nối, đường kính dây, điện trở, chiều dài, cách bố trí dây và tính toàn vẹn tín hiệu để đánh giá. Dựa trên I-PEX 82877-100B-02-D của bài viết này, sản phẩm này thuộc loại CABLINE®-CX II With Cover 40Pin dây đồng trục siêu mỏng, sử dụng AWG46 Micro-Coax, độ dài 100mm, định nghĩa 1-N vị trí dây, đầu nối sử dụng ở đầu dây là loại 20974-040T-01. Đầu nối đi kèm sử dụng Pitch 0.25mm, cấu trúc chèn rút ngang, độ cao gắn kết 0.83±0.17mm, tối đa khoảng 1.00mm, phù hợp với việc kết nối trong thiết bị tốc độ cao có không gian hạn chế. I-PEX cung cấp giá trị tham khảo tốc độ truyền tải là 5 Gbps/lane NRZ, và rõ ràng liệt kê **USB 3.1 Gen 1 (5 Gbps/lane)** là tiêu chuẩn tham khảo phù hợp.
Đối với nhân viên mua sắm và nghiên cứu phát triển, đây là một khái niệm dễ bị nhầm lẫn: USB 3.1 Gen 1 và USB 3.1 Gen 2 mặc dù đều có thể sử dụng tín hiệu phân biệt cao tốc nhưng前者 thường tương ứng với cấp độ 5Gbps, còn后者 đạt đến cấp độ 10Gbps. I-PEX hiện tại đang nhắm đến CABLINE®-CX II With Cover trên trang web chính thức liệt kê tiêu chuẩn ứng dụng tham khảo là USB 3.1 Gen 1, V-by-One HS 1.4, HDMI 1.3, eDP và MIPI, trong đó không liệt kê USB 3.1 Gen 2 là Tiêu chuẩn Định nghĩa Chính thức, và trang web sản phẩm cũng cho thấy tốc độ truyền tải là 5 Gbps/lane Tham khảo Chỉ Mà Đã. Do đó, đối với 82877-100B-02-D, cách diễn đạt kỹ thuật hơn nên là: tài liệu chính thức hỗ trợ cấp độ tham khảo 5Gbps/lane, không nên trực tiếp quảng cáo sợi cáp chuẩn hóa đã được chính thức xác minh là USB 3.1 Gen 2 (10Gbps). Nếu dự án của khách hàng thực sự cần USB 3.1 Gen 2, thì cần tiến hành xác minh thêm về độ dài thực tế của sợi cáp, cấu trúc cáp đồng trục mỏng, điện trở, tổ hợp đầu nối, đường dẫn PCB và thử nghiệm SI hệ thống.
Từ góc nhìn của kỹ thuật thiết kế, ưu thế của 82877-100B-02-D không chỉ là "để truyền nhanh như thế nào", mà còn kết hợp nhỏ gọn, mật độ cao,柔性 nối dây và kiểm soát EMI. CABLINE®-CX II With Cover sử dụng khoảng cách chạm 0.25mm, 40 Signal Pin, và được trang bị khóa cơ học và cấu trúc che chắn; tài liệu chính thức còn trình bày từ đường dẫn che chắn đầu dây, cột接地, vỏ chân nam châm, vỏ che chắn cho đến vỏ chân nữ châm và đường dẫn接地 trên PCB, có lợi cho kiểm soát EMI trong ứng dụng tốc độ cao của các tín hiệu. Đối với máy tính xách tay, mô-đun hiển thị, thiết bị vision công nghiệp và các trường hợp nối dây nhanh trong không gian hạn chế, kỹ sư nên chú ý đồng thời đến "liền kết có thể đáp ứng tốc độ giao thức không" và "toàn bộ cấu trúc nối liên kết có thể duy trì tính toàn vẹn của tín hiệu" thay vì chỉ so sánh đường kính AWG.

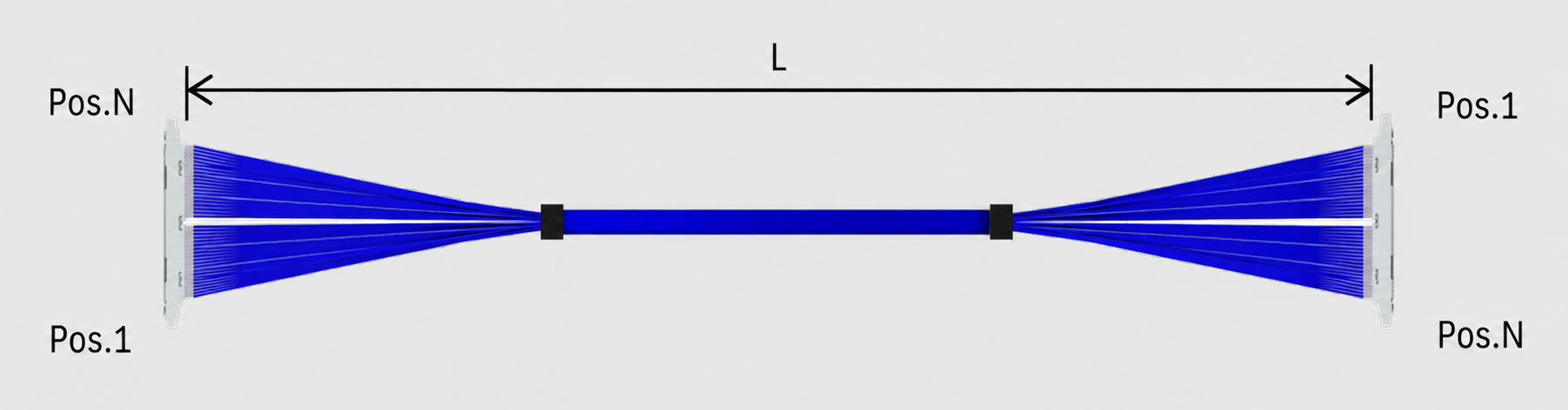

Nếu thiết kế ban đầu của khách hàng sử dụng I-PEX 82877-100B-02-D, khi mua hàng thay thế đề xuất sử dụng đầy đủ thông số kỹ thuật làm cơ sở so khớp, không thể chỉ mua theo "40Pin cáp đồng trục mỏng". Đảm bảo kiểm tra 40Pin, 0.25mm Pitch, AWG46, 100mm, 1-N line position definition và connector end 20974-040T-01, đồng thời xác nhận yêu cầu thực tế của thiết bị đối với điện trở, EMI, bán kính gấp, không gian lắp đặt và hiệu suất truyền tín hiệu tốc độ cao. I-PEX cũng liệt kê 82877-100B-02-D là mẫu dây束 đánh giá cho 40Pin, 46AWG, 100mm, 1-N. Công ty chúng tôi có thể cung cấp: giải pháp dây束 thay thế tương thích I-PEX 82877-100B-02-D, có thể sản xuất dây束 cáp đồng trục mỏng theo chiều dài thực tế, line position definition và yêu cầu bộ kết nối của khách hàng, cung cấp lựa chọn thay thế cho việc kiểm tra phát triển, thử nghiệm mẫu và mua hàng theo lô. Đối với dự án USB 3.1 Gen 2, đề xuất tiến hành thử nghiệm SI đồng thời trong giai đoạn mẫu, sử dụng kết quả thử nghiệm thực tế làm cơ sở chọn lựa cuối cùng.
