Cấu trúc cuộn dây coaxial mỏng có giá trị cốt lõi nằm ở "tiểu hóa, mật độ cao, truyền tín hiệu nhanh và khả năng cách điện tốt", không phải để chịu truyền tải điện năng công suất lớn. Dưới đây là ví dụ với sản phẩm I-PEX 82878-100B-02-D, thuộc loại cuộn dây coaxial mỏng CABLINE®-CX II With Cover 40Pin, sử dụng cáp Micro-Coaxial 46AWG, dài 200mm, thuộc cấu trúc 1-N; đầu nối dây kèm theo là 20974-040T-01, đầu nối có 40PIN, khoảng cách 0.25MM. Theo tài liệu của I-PEX, khoảng cách tiếp xúc của đầu nối chỉ 0.25mm, số lượng Pin tín hiệu là 40, tốc độ truyền tải tham khảo可达 5 Gbps/lane NRZ, và hỗ trợ các ứng dụng tín hiệu nhanh như USB 3.1 Gen 1, V-by-One HS 1.4, HDMI 1.3, eDP và MIPI. Dựa trên nguyên lý hoạt động, cuộn dây coaxial mỏng có cấu trúc内部 bao gồm dây dẫn trung tâm, lớp cách điện, lớp cách điện từ, v.v., dây dẫn trung tâm chịu trách nhiệm truyền tín hiệu, lớp cách điện từ ngoài chủ yếu để giảm bớt nhiễu từ môi trường bên ngoài và giảm hiện tượng串扰 giữa các tín hiệu. Khi tín hiệu khác nhau truyền qua cuộn dây, cấu trúc阻抗 và cấu trúc cách điện hợp lý sẽ giúp duy trì tính toàn vẹn của tín hiệu. Do đó, khi các kỹ sư thiết kế camera nhanh, mô-đun hiển thị, kết nối nhanh bên trong máy tính xách tay hoặc các thiết bị điện tử có không gian hạn chế khác, họ chú ý nhiều hơn đến tổn thất ch插,阻抗,串扰, EMI, khả năng gấp và độ tin cậy của kết nối, thay vì chỉ đơn thuần theo đuổi khả năng chịu tải công suất lớn của cuộn dây.
Đối với các kỹ sư, mâu thuẫn lớn nhất giữa “cáp đồng trục mỏng” và “độ công suất lớn” đến từ diện tích cắt của导体. Đường kính của cáp càng mỏng, diện tích cắt hiệu quả của导体 trung tâm thường nhỏ hơn, khả năng thông qua dòng điện liên tục của nó cũng bị giới hạn; nếu để dây束 chịu dòng điện vượt quá phạm vi额定 của nó trong thời gian dài, có thể产生 nhiệt độ Joulé đáng kể, tức là P=I²R, nhiệt độ tăng lên khi dòng điện tăng lên sẽ nhanh chóng. Đồng thời, không gian bên trong của dây束 mỏng rất hạn chế, điều kiện散热 cũng không thể đơn giản hiểu như dây cáp dày thông thường, vì vậy trong việc chọn loại, không thể chỉ vì “số lượng 40Pin nhiều” mà cho rằng có thể chịu được tổng công suất lớn. Dữ liệu额定 dòng điện mà I-PEX cung cấp cho CABLINE-CX II With Cover cũng đã minh họa điều này: AWG46 là 0.1 A/kết nối, AWG44 là 0.15 A/kết nối, AWG39 là 0.3 A/kết nối, và đều được ghi chú là dữ liệu cho tối đa 40 điểm kết nối. Do đó, đối với các kỹ sư, cáp đồng trục mỏng hơn phù hợp hơn để chịu các nhiệm vụ tốc độ cao, điều khiển信号, trong khi các tải nặng như động cơ công suất lớn, mô-đun nguồn, bộ phận加热, thiết bị điều khiển công suất lớn则需要 dựa trên dòng điện thực tế, thời gian duy trì, nhiệt độ môi trường, điều kiện散热 của dây束 và độ an toàn để chọn loại dây cáp nguồn hoặc giải pháp kết nối chuyên dụng phù hợp. Người mua hàng cũng nên tránh chỉ so sánh “số Pin, độ dài và mẫu kết nối” khi đánh giá vật liệu thay thế, mà còn cần kiểm tra đường kính, dòng điện额定, thứ tự dây, điện trở và điều kiện tải thực tế.

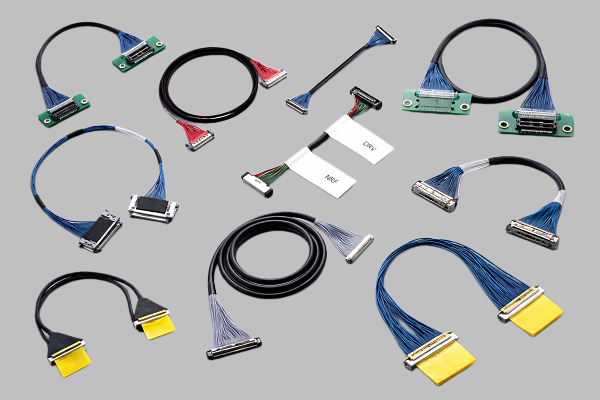

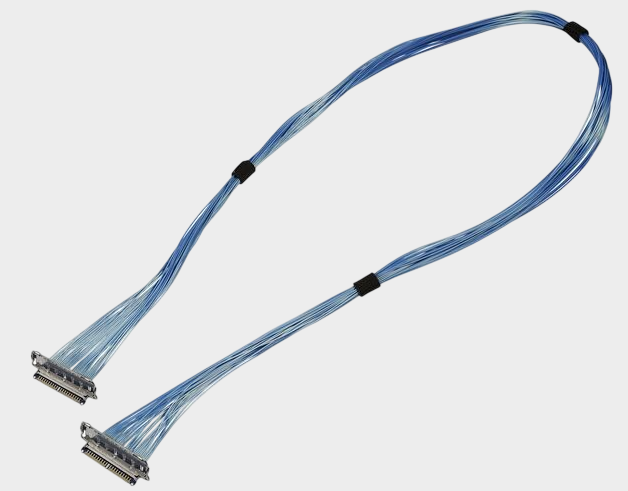

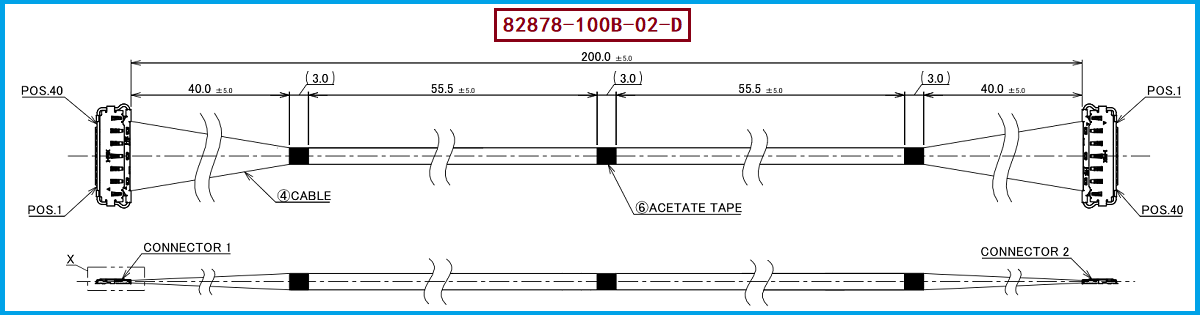

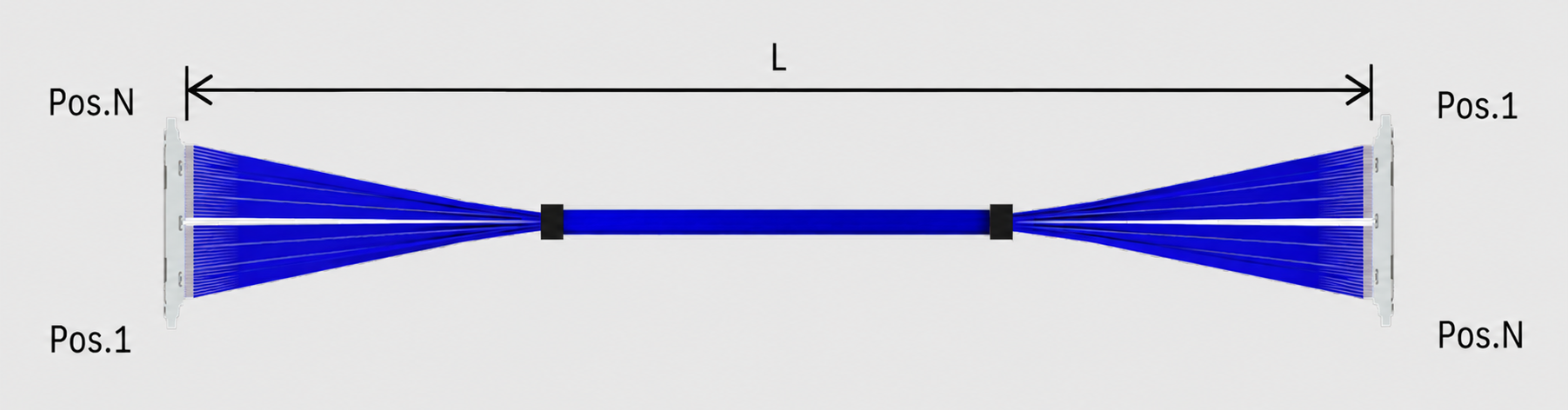

I-PEX 82878-100B-02-D của tài liệu chính thức tương ứng với CABLINE-CX II cáp kết nối loại 40Pin, 46AWG, L=200mm, 1-N, ZenShield type; cáp nối kết nối đi kèm là mô hình 20974-040T-01, kết nối 40PIN, khoảng cách 0.25MM. Ưu điểm của cấu trúc này là thực hiện kết nối tín hiệu với mật độ cao trong không gian lắp đặt rất hạn chế, đồng thời sử dụng cấu trúc cách điện giảm thiểu ảnh hưởng EMI. Trang web chính thức của I-PEX còn cho biết, loạt này sử dụng khóa cơ học, có vỏ cách điện EMI và thiết kế多点接地, cách điện ở đầu cáp có thể thông qua trụ接地, vỏ chân公, vỏ cách điện cuối cùng kết nối đến vỏ chân母 và PCB, thực hiện đường dẫn接地 liên tục. Do đó, nếu yêu cầu của dự án là truyền tải dữ liệu cao tốc, tín hiệu hiển thị, dữ liệu camera, kết nối cao tốc trong bảng, kỹ sư có thể đánh giá重点 loại cáp đồng trục siêu mỏng này; nếu yêu cầu của dự án thuộc về cung cấp điện lớn liên tục,则需要重新计算实际负载电流和连接器电流能力，而不能因为 cáp có 40 chân mà đơn giản cộng tất cả chân lại để sử dụng như "công suất cung cấp cao".
Đối với các kỹ sư và nhân viên mua hàng cần thực hiện việc thay thế trong nước,导入 nhà cung cấp thứ hai hoặc giảm chi phí dự án, có thể sử dụng I-PEX 82878-100B-02-D làm mẫu tham chiếu rõ ràng, kiểm tra từng tiêu chí từ cấu trúc đầu nối, số lượng 40PIN, khoảng cách 0.25MM, cáp đồng trục mảnh 46AWG, độ dài 200mm, định nghĩa thứ tự dây và cấu trúc che chắn tiếp địa. Trên trang web chính thức của I-PEX, bộ cáp đánh giá CABLINE-CX II With Cover bao gồm cả 82877-100B-02-D, 82439-100B-02-D, cũng như các mẫu 83004-100B-01-D, 83005-100B-01-D và 83006-100B-01-D với thứ tự dây 1-1, tương ứng với các cấu hình độ dài và thứ tự dây khác nhau. Trong quá trình phát triển thay thế thực tế, đề xuất nhân viên mua hàng cung cấp rõ ràng số liệu mã số bộ cáp ban đầu, mã số đầu nối, số Pin và Pitch, tiêu chuẩn dây, độ dài sản phẩm, định nghĩa thứ tự dây và thông tin dòng điện ứng dụng cho nhà cung cấp, sau đó tiến hành样品 thử nghiệm và kiểm tra lắp ráp, thay vì chỉ dựa trên外观 để thay thế. Công ty chúng tôi có thể cung cấp: kế hoạch thay thế tương thích I-PEX 82878-100B-02-D, có thể phát triển bộ cáp đồng trục mảnh thay thế xung quanh các yêu cầu ứng dụng 40PIN, khoảng cách 0.25MM và đầu nối cáp tương ứng 20974-040T-01, cung cấp样品 thử nghiệm và tham khảo chọn lựa thay thế cho kỹ sư và phía mua hàng.
