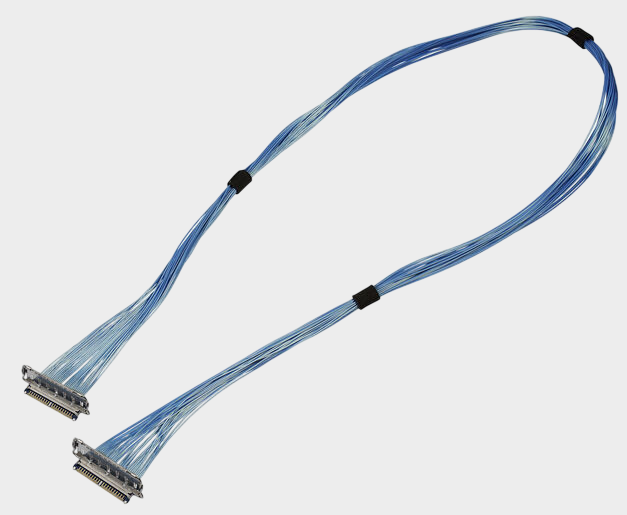

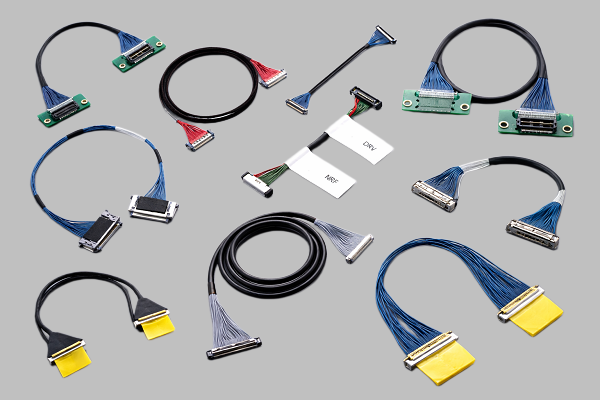

Một trong những đặc điểm cốt lõi của nội soi y tế là cần phải hoàn thành việc thu thập hình ảnh, truyền tải dữ liệu và điều khiển thiết bị trong không gian rất hạn chế. Camera thường nằm ở đầu trước, và dữ liệu hình ảnh cần truyền qua các sợi cáp bên trong đến phần xử lý mạch sau, vì vậy sợi cáp không thể chiếm quá nhiều không gian mà vẫn cần có độ柔性 và khả năng truyền tín hiệu cao tốc. Nếu đường kính ngoài của cáp thông thường lớn, dễ dàng làm tăng kích thước của đầu dò và phần chèn vào, đồng thời cũng hạn chế khả năng uốn và bố trí bên trong; trong khi đó, sợi cáp đồng trục siêu mỏng có thể tích hợp nhiều đường tín hiệu trong một diện tích nhỏ hơn và cải thiện sự xung đột và干扰 bên ngoài trong quá trình truyền tín hiệu cao tốc thông qua cấu trúc đồng trục. CABLINE®-CX II With Cover của I-PEX sử dụng khoảng cách chạm 0.25mm, cấu trúc 40Pin, độ cao gắn kết 0.83±0.17mm, độ cao lớn nhất với vỏ bảo vệ 1.00mm,本身就是 một giải pháp kết nối đồng trục siêu mỏng được thiết kế cho thiết bị điện tử nhỏ có không gian hạn chế.
Nội soi camera module tạo ra lượng dữ liệu hình ảnh lớn, với sự phát triển của hình ảnh高清, cao tốc độ khung hình, yêu cầu về độ toàn vẹn của tín hiệu của kết nối bên trong cũng ngày càng cao. Tâm dẫn của dây đồng trục siêu mỏng chịu trách nhiệm truyền tín hiệu, cấu trúc bọc bên ngoài giúp giảm thiểu sự xâm nhập của từ trường điện từ bên ngoài và sự tràn sóng giữa các kênh, vì vậy ngay cả trong đường kính rất nhỏ vẫn có thể cung cấp môi trường truyền tải tín hiệu ổn định cho tốc độ cao. Dưới đây là ví dụ với I-PEX 82439-100B-02-D, dây cáp này sử dụng 40 sợi AWG#46, Micro-Coaxial 50Ω, dài 300mm, kèm theo đầu nối cáp loại 20974-040T-01. Đối với đầu nối CABLINE®-CX II With Cover, nhà sản xuất cung cấp tốc độ truyền dẫn tham khảo là 5 Gbps/kênh NRZ, và liệt kê các ứng dụng tham khảo như USB 3.1 Gen1, V-by-One HS, HDMI, eDP và MIPI. Cần nhấn mạnh rằng, đây là thông số tham khảo của loạt đầu nối, không phải là tốc độ truyền tải hình ảnh thực tế mà hệ thống nội soi y tế có thể đạt được, hiệu suất cuối cùng vẫn cần kết hợp với thiết kế SI toàn bộ và xác minh.
Đối với kỹ sư nội soi, việc lựa chọn cáp không chỉ dựa vào khả năng chịu dòng mà còn cần xem xét tổng thể đường kính ngoài, không gian uốn, trở kháng tín hiệu, cấu trúc chống nhiễu, kích thước kết nối và hoạt động cơ học lâu dài I-PEX CABLINE®-CX II With Cover tài liệu sản phẩm liệt kê các tiêu chuẩn AWG39, AWG44, AWG46 Micro-Coaxial, đánh dấu chú ý về không đồng bộ trở kháng cho một số đường kính cáp; trong khi cụ thể đến bản vẽ Harness 82439-100B-02-D, thì rõ ràng chỉ định sử dụng AWG#46, 50Ω, Blue Micro-Coaxial, 40 cái. Do đó, nếu thiết bị nguyên bản là 82439-100B-02-D, phát triển thay thế nên dựa vào yêu cầu cụ thể của cáp trong bản vẽ Harness chứ không chỉ dựa vào khoảng giá trị đường kính cáp chung trên trang kết nối. Đối với nhân viên mua hàng, 82439-100B-02-D + 20974-040T-01 + AWG#46 + 50Ω + 300mm + 40Pin nên là bộ thông tin quan trọng để hỏi giá, làm mẫu và xác nhận kỹ thuật từ nhà cung cấp.

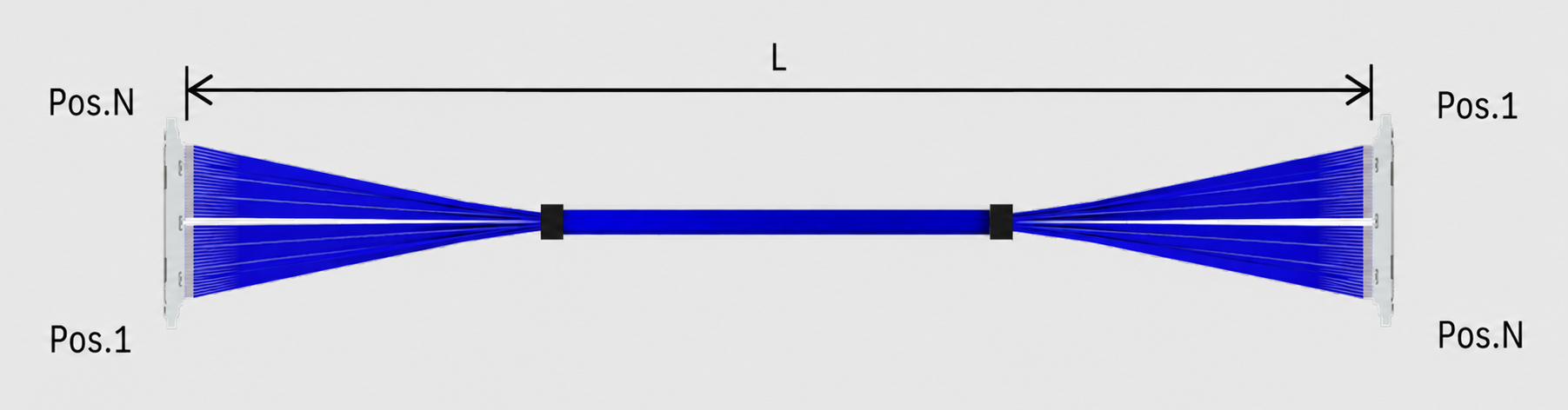

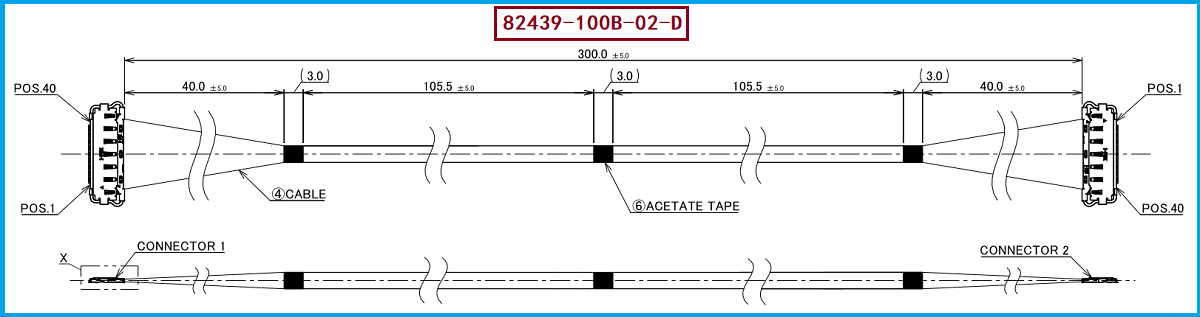

Nếu dự án nội soi y tế cần thay thế原有 I-PEX 82439-100B-02-D, gợi ý đầu công trình trước tiên xác nhận số lượng cổng 40Pin, khoảng cách chạm 0,25mm, độ cao lắp ráp của kết nối, vật liệu dây AWG#46, trở阻抗 50Ω, độ dài 300mm và gán Pin两端 thực tế. Cần chú ý đặc biệt, bản vẽ PDF của mẫu 82439-100B-02-D cho thấy mối quan hệ tương ứng ngược lại giữa Kết nối 1 và Kết nối 2, tức là 40→1, 39→2……1→40, do đó không thể đơn giản sản xuất dây cáp theo mẫu 1-1 thông thường. Mặt khác, đầu dây sử dụng bộ phận Housing Assembly 20974-040T-01, bao gồm các bộ phận 3655-0401 Shell, 20975-040T-01 Lock Bar và các thành phần khác. Trong quá trình thay thế thực tế, cần kiểm tra kết hợp của kết nối, tính连续 của màn che, chất lượng kết nối cuối cùng và sự toàn vẹn của tín hiệu tốc độ cao. Trang web chính thức của I-PEX cũng liệt kê các mô hình 1-N Harness như 82877 (100mm), 82878 (200mm) và 82439 (300mm), cũng như các mô hình 1-1 Harness như 83004/83005/83006, không được trộn lẫn độ dài và thứ tự dây. Công ty chúng tôi có thể cung cấp giải pháp dây cáp thay thế tương thích I-PEX 82439-100B-02-D, có thể phát triển và sản xuất样品 dây cáp đồng trục rất mảnh dựa trên cấu trúc thiết bị và quy cách dây cáp gốc của khách hàng.
