Trong thiết kế thiết bị điện tử cao tốc, các kỹ sư thường hỏi: “Cu thể đồng trục rất mảnh như vậy, thì có thể mang được tần số cao đến mức nào?” Thực tế, không thể chỉ dựa trên đường kính AWG để đánh giá khả năng cao tốc, mà nên kết hợp nhiều yếu tố như trở kháng đặc trưng, tổn thất chèn, tổn thất phản xạ, tổn thất tương xứng, cấu trúc che chắn, hiệu suất của cáp nối và tốc độ truyền thực tế để综合 đánh giá. Dưới đây là ví dụ với I-PEX CABLINE®-CX II With Cover, trang thông tin chính thức đã cung cấp tốc độ truyền reference là 5 Gbps/lane NRZ, và liệt kê các tiêu chuẩn ứng dụng reference như USB 3.1 Gen1, V-by-One HS 1.4, HDMI 1.3, eDP và MIPI. Cáp nối này sử dụng khoảng cách tiếp xúc 0.25mm, cấu trúc 40Pin, chiều cao ghép vào khoảng 0.83±0.17mm, chiều cao tối đa với vỏ là 1.00mm, được định vị cho các thiết bị điện tử nhỏ với không gian rất hạn chế. Do đó, hiểu một cách chính xác hơn về “Cu thể đồng trục có thể mang được tần số cao đến mức nào” là: Trong điều kiện đảm bảo tính toàn vẹn của信号, có thể hỗ trợ truyền tải các信号 số tốc độ cao lên đến hàng Gbps, và tần số上限 thực tế cần được xác định thông qua thử nghiệm SI cụ thể của cáp và cáp nối.
Truyền thống dễ dàng cho rằng dây mảnh hơn, hiệu suất tần số cao sẽ xấu hơn, nhưng dây đồng trục cực mảnh không đơn giản chỉ là làm mảnh hơn dây đồng trục thông thường. Nó tập trung vào việc thiết kế cấu trúc nội bộ như导体, lớp cách điện, lớp bảo vệ để truyền tải tín hiệu tốc độ cao. Đối với kỹ sư, việc thực sự quan tâm của họ là tính liên tục của trở kháng và sự suy giảm và phản xạ của tín hiệu trong toàn bộ đường truyền, không chỉ là đường kính của cáp. I-PEX CABLINE®-CX II With Cover hỗ trợ cáp micro đồng trục và cung cấp các quy cách AWG39, AWG44, AWG46; trang web chính thức cũng đã ghi chú về các lưu ý về trở阻抗 phù hợp với một số đường kính, vì vậy trong việc chọn loại không thể chỉ nhìn vào “mảnh hơn là tốt hơn”, mà nên phù hợp với trở kháng hệ thống, tốc độ, khoảng cách truyền tải và yêu cầu không gian. Đối với người mua hàng, điều này cũng có nghĩa là khi đánh giá một cuộn dây đồng trục cực mảnh, không thể chỉ so sánh giá cả và chiều dài mà còn phải xác nhận đường kính, trở kháng, định nghĩa Pin, mẫu đầu nối, quy trình gia công và xác nhận hiệu suất tốc độ cao.

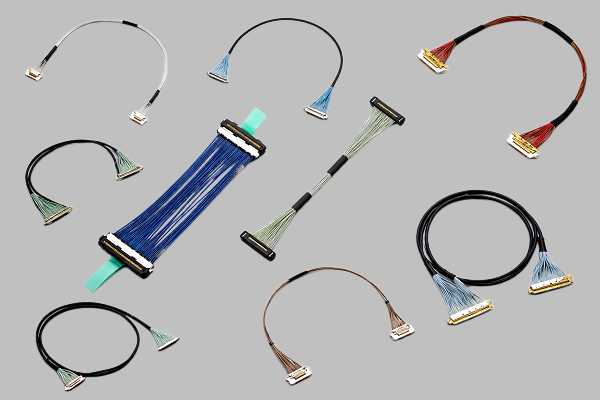

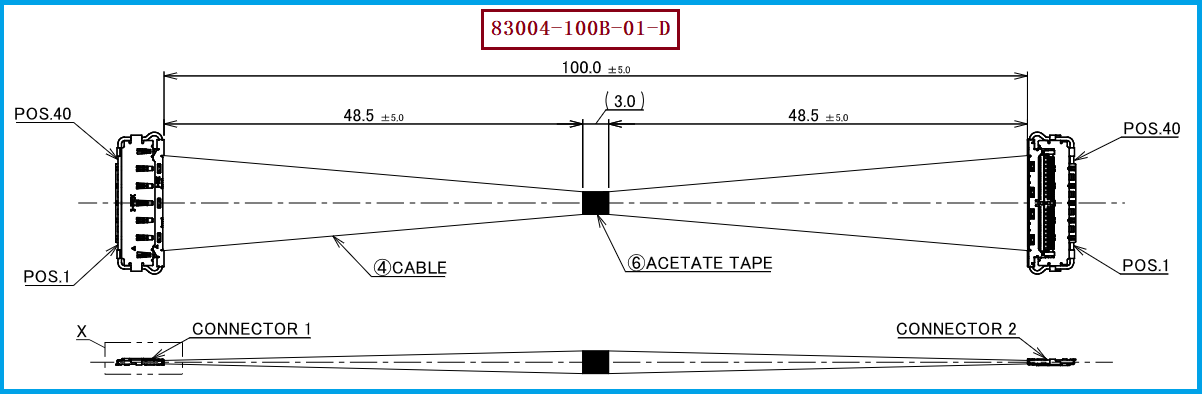

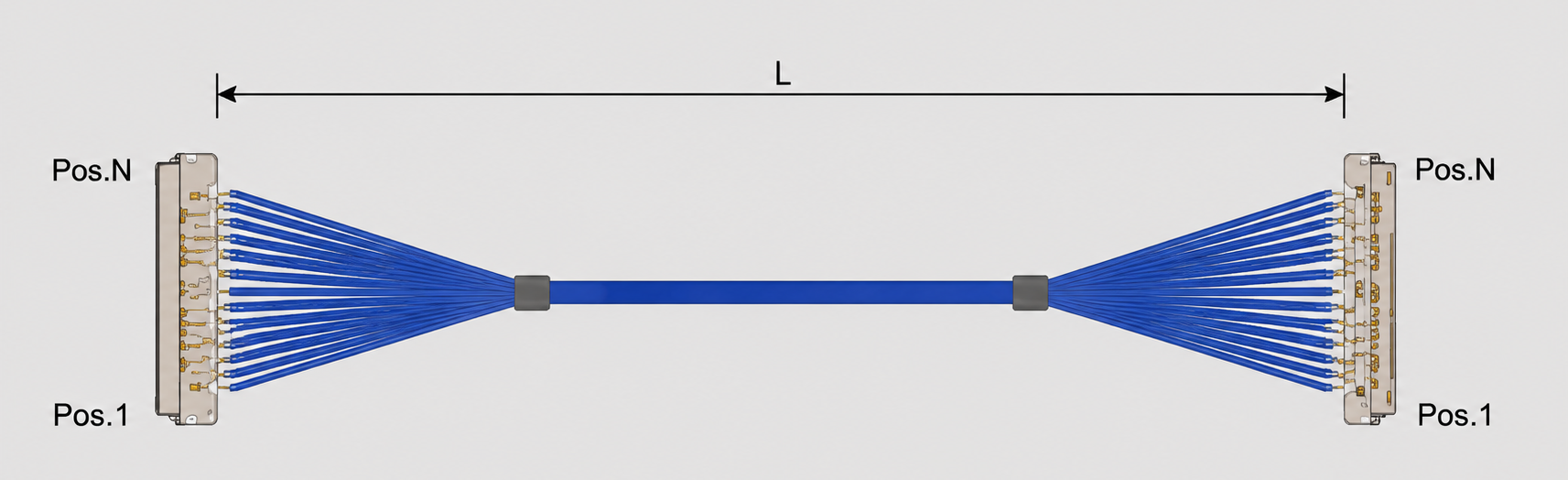

Điểm nổi bật của I-PEX 83004-100B-01-D là thuộc kế hoạch kết nối 1-1 trong bộ dây nối đánh giá CABLINE-CX II With Cover. Theo sơ đồ tương ứng, bộ dây nối này sử dụng 40Pin Micro-Coaxial AWG#46, cáp đồng trục mỏng 50Ω màu xanh, tổng chiều dài của bộ dây nối là 100.0±5.0mm, hai đầu sử dụng định nghĩa sợi-cọc 1-1; đầu cáp sử dụng đầu nối mẫu số 20974-040T-01. Kết hợp với các thông số trên trang sản phẩm đầu nối, kế hoạch này sử dụng khoảng cách chạm 0.25mm, cấu trúc 40Pin, kết hợp với thiết kế khóa cơ học và罩 che EMI, rất có lợi để hoàn thành kết nối tín hiệu cao tốc với mật độ cao trong không gian hạn chế. Trang web chính thức của I-PEX cũng liệt kê rõ ràng 83004-100B-01-D là mẫu dây nối "40pin, 46AWG, L=100mm, 1-1". Đối với các kỹ sư, cấu trúc này rất phù hợp cho việc chú ý đến việc nhỏ gọn, mật độ cáp và tính toàn vẹn của tín hiệu cao tốc trong kết nối bên trong thiết bị; đối với các nhân viên mua hàng, có thể xây dựng danh sách xác nhận规格 của nhà cung cấp thay thế xung quanh các thông số chính như 83004-100B-01-D, 20974-040T-01, 40Pin, AWG46, 100MM, 1-1.
Nếu khách hàng hiện tại đang sử dụng I-PEX 83004-100B-01-D, khi tiến hành thay thế nội địa hoặc tương thích, đề xuất kỹ sư cần xác nhận trước tiên về mối quan hệ phù hợp của các đầu nối两端, số lượng 40Pin, hệ thống khoảng cách 0.25mm, vật liệu dây AWG46, tiêu chuẩn 50Ω, độ dài 100MM và thứ tự 1-1, sau đó tiến hành kiểm tra thêm các chỉ tiêu như tổn thất插入, tổn thất phản xạ,串扰 và hình ảnh mắt信号 tốc độ cao thực tế,而不是 chỉ dựa vào kích thước外观 để phán đoán "Có thể thay thế không". Trang web chính thức của I-PEX liệt kê các loại cáp đánh giá cùng loạt bao gồm 82877-100B-02-D, 82878-100B-02-D, 82439-100B-02-D, và 83005-100B-01-D, 83006-100B-01-D v.v. với các loại sản phẩm khác nhau về độ dài và thứ tự dây, có thể làm cơ sở chọn mẫu hàng loạt. Đối với các dự án đã có cấu trúc thành thạo, cần tìm nguồn cung cấp thứ hai hoặc giảm chi phí mua hàng, công ty chúng tôi có thể cung cấp:方案 thay thế tương thích cáp I-PEX 83004-100B-01-D, có thể tùy chỉnh theo nhu cầu thực tế của khách hàng về độ dài cáp, định nghĩa Pin, tiêu chuẩn vật liệu dây và yêu cầu gia công đầu cáp, và sử dụng thử nghiệm mẫu và kiểm tra hệ thống thực tế để xác định tính tương thích cuối cùng.
Không thể chỉ dựa vào chỉ số "tần số" để đánh giá束 cáp đồng trục siêu mỏng tốc độ cao
Từ góc độ ứng dụng kỹ thuật, các sợi cáp đồng trục siêu mỏng không tồn tại một tần số tối đa chung mà không phụ thuộc vào cấu trúc cụ thể, độ dài và điều kiện thử nghiệm. Đối với các sợi cáp đồng trục siêu mỏng tốc độ cao như I-PEX 83004-100B-01-D với 40 chân, AWG46, dài 100MM, cách đánh giá hợp lý hơn là kết hợp với các yếu tố như đầu nối, trở kháng cáp, tổn thất truyền tải, phản xạ, nhiễu chéo, bọc cách điện và khả năng truyền tải Gbps thực tế để đánh giá tổng hợp. CABLINE®-CX II With Cover được cung cấp tham số truyền tải tốc độ 5 Gbps/lane NRZ, đồng thời nhấn mạnh các đặc điểm thiết kế như khoảng cách 0.25mm, nhỏ gọn, bọc cách điện EMI và khóa cơ học. Tôi là【3W Cổng thông tin Phụ kiện điện tử】, chúng tôi có hệ thống sản xuất và đội ngũ kỹ thuật chuyên nghiệp cho các loại cáp đồng trục mỏng, có thể đáp ứng các yêu cầu tùy chỉnh và thay thế các loại cáp đồng trục khác; chào mừng liên hệ:Chánh văn 18913228573（zên tinh cùng số）. Do đó, đối với các thiết bị cần thực hiện kết nối dữ liệu tốc độ cao trong không gian hạn chế, việc chọn đúng quy cách cuộn cáp đồng trục siêu mỏng quan trọng hơn nhiều so với việc chỉ追求 "tần số cao hơn";而对于 bên mua hàng và chuỗi cung ứng, cần tập trung kiểm tra mẫu mã, đầu nối, đường kính dây, độ dài, thứ tự dây và hiệu suất tốc độ cao, sau đó tiến hành quyết định thay thế tương thích và mua hàng theo lô.“Không có sự đồng ý hoặc ủy quyền từ trang web này, không ai được sao chép, in lại, phân phối, trích dẫn, thay đổi, phát sóng hoặc công bố nội dung toàn bộ hoặc một phần dưới bất kỳ hình thức nào, cũng không được có bất kỳ vi phạm bản quyền nào của trang web này.
