I-PEX 83005-100B-01-D CABLINE®-CX II 46AWG/50Ω loạt cáp đồng trục siêu mỏng thay thế

AWG là gì? Tại sao kỹ sư lại phải chú ý đến việc chọn cáp đồng trục siêu mỏng khi lựa chọn?

Trong ngành công nghiệp các sợi đồng trục mỏng, **AWG là viết tắt của American Wire Gauge (American Wire Gauge)**, dùng để biểu thị kích thước导体, cũng chính là điều chúng ta thường gọi là "line gauge". Giá trị AWG nhỏ hơn thì导体 thường dày hơn; giá trị AWG lớn hơn thì导体 thường mỏng hơn. Ví dụ AWG39 dày hơn AWG44, và AWG44 lại dày hơn AWG46. Do đó, khi kỹ sư nhìn thấy một mô hình đồng trục mỏng có ghi chú "AWG46", điều đó không phải là mã sản phẩm mà là để mô tả kích thước line gauge. Đối với các sợi đồng trục mỏng, AWG ảnh hưởng đến điện trở导体, khả năng dẫn điện, đường kính ngoài của cáp, độ柔性 và thiết kế truyền tải tín hiệu tốc độ cao, vì vậy người mua cũng không thể chỉ xác nhận "số Pin, số mm" mà còn cần xác nhận规格 AWG thực tế được sử dụng. Theo tài liệu chính thức của I-PEX, CABLINE®-CX II With Cover hỗ trợ các规格 Micro-Coaxial AWG39, AWG44 và AWG46, trong đó AWG46 có công suất định mức là 0.1A/contact, AWG44 là 0.15A/contact, AWG39 là 0.3A/contact.

---

AWG lớn hơn có phải là tốt hơn không? Từ góc độ chọn loại cuộn cáp đồng trục siêu mỏng thì không phải như vậy.

Nhiều nhân viên mua hàng lần đầu tiếp xúc với cáp đồng trục siêu mỏng thường dễ hiểu lầm rằng “AWG số lớn hơn, cáp càng tiên tiến”, thực tế AWG chỉ là một cách biểu thị kích thước của cáp, không có quy tắc đơn giản là “lớn hơn越好”. Kích thước đường kính nhỏ hơn thường có lợi cho việc giảm không gian chiếm dụng của sợi cáp, tăng độ柔性, nhưng đồng thời, kích thước của导体, khả năng dẫn điện và điều kiện thiết kế tín hiệu tốc độ cao cũng sẽ thay đổi, vì vậy kỹ sư cần đánh giá tổng hợp dựa trên ứng dụng thực tế. Dưới đây là ví dụ về I-PEX CABLINE®-CX II With Cover, đầu nối của nó sử dụng khoảng cách tiếp xúc 0.25mm, 40 Signal Pin, cấu trúc chèn ngang, độ cao chèn 0.83±0.17mm, tốc độ truyền dẫn tham khảo từ nhà sản xuất là 5 Gbps/lane NRZ; trong môi trường kết nối cao mật độ, nhỏ gọn này,AWG规格 không chỉ là một tham số “cáp to nhỏ”, mà còn cần được xác minh cùng với đầu nối, điện trở, tốc độ tín hiệu, độ dài cáp và hiệu suất SI.

---

I-PEX 83005-100B-01-D sử dụng AWG46 vì sao?

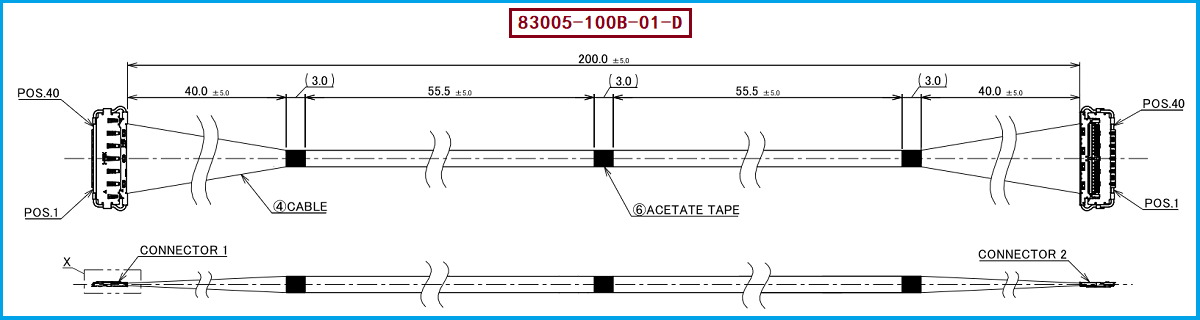

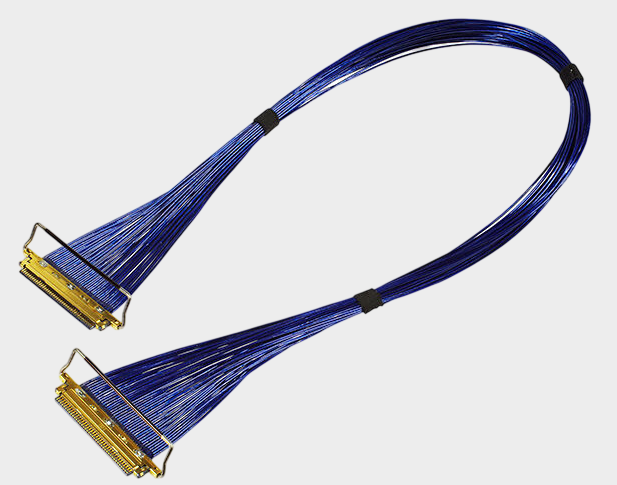

Dòng I-PEX 83005-100B-01-D mà chúng tôi giới thiệu lần này thực sự là một ví dụ điển hình về sợi đồng trục AWG46 siêu mỏng. Dựa trên bản vẽ kỹ thuật 83005 bạn cung cấp, dây cáp này sử dụng 40 sợi Micro-Coaxial AWG#46, 50Ω, tổng chiều dài 200,0±5,0mm, hai đầu được định nghĩa bằng 1-1; đầu dây sử dụng đầu nối mẫu 20974-040T-01. Trang sản phẩm chính thức của I-PEX cũng đã liệt kê 83005-100B-01-D vào danh sách dây cáp đánh giá với thông số "40pin micro-coaxial 46AWG, L=200mm, 1-1, ZenShield type". Đối với các kỹ sư, việc chọn AWG46 không phải là đơn thuần để theo đuổi "mỏng nhất", mà cần phải综合考虑 kích thước dây cáp, độ柔性 và yêu cầu truyền tín hiệu tốc độ cao trong không gian hạn chế; đối với nhân viên mua sắm, họ nên coi AWG46, 50Ω, 40Pin, 200mm, 1-1, 20974-040T-01 là các điều kiện nhận diện quan trọng của mẫu này, tránh trường hợp pin số và chiều dài tương tự nhưng thực tế kích thước dây cáp hoặc định nghĩa vị trí dây khác nhau mà không thể thay thế trực tiếp.

---

Chọn lựa và tương thích với các giải pháp thay thế tham khảo và đề xuất

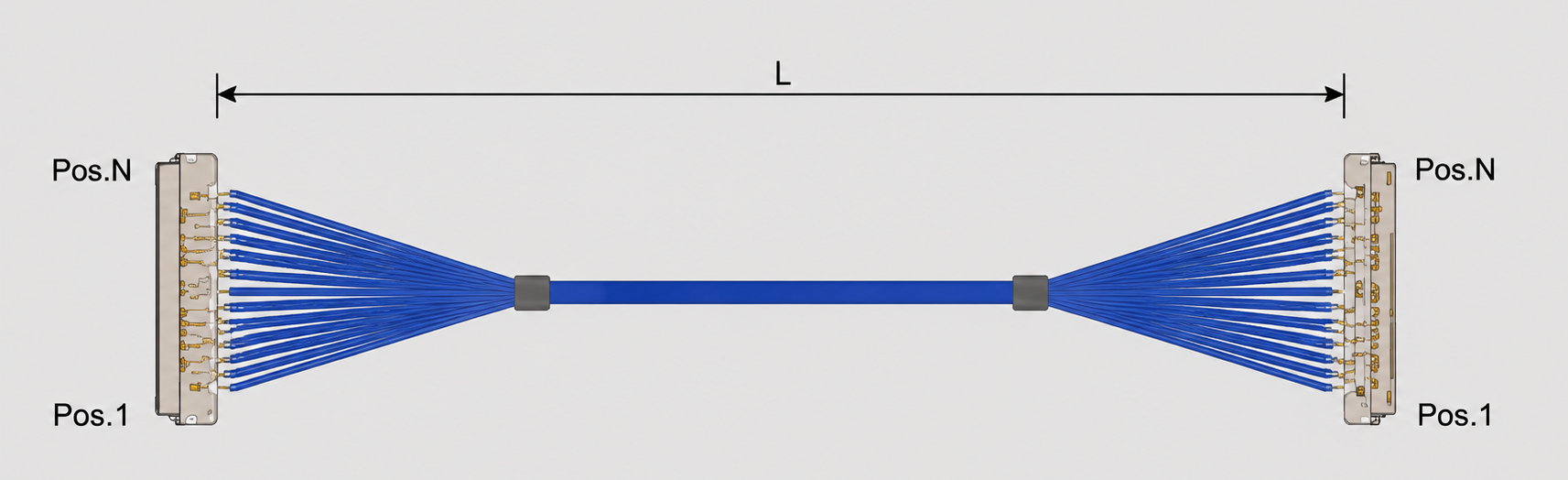

Nếu thiết bị ban đầu được thiết kế sử dụng I-PEX 83005-100B-01-D, khi tiến hành việc thay thế tương thích hoặc phát triển nguồn cung cấp thứ hai, đề xuất bộ phận kỹ thuật cần chú trọng xác nhận 40Pin, AWG46, 50Ω, 200mm, định nghĩa line position 1-1 và connector 20974-040T-01, đồng thời kiểm tra thêm insertion loss, return loss, crosstalk và sự liên tục của阻抗 dựa trên протокол tốc độ cao của thực tế. Trang web chính thức của I-PEX còn liệt kê các loại cable 1-1 với độ dài khác nhau trong cùng loạt 83004-100B-01-D và 83006-100B-01-D, cũng như các loại cable 1-N như 82877, 82878, 82439, có thể làm tham khảo về规格 cùng loạt, nhưng không thể trao đổi trực tiếp dựa trên ngoại觀. Công ty chúng tôi có thể cung cấp: giải pháp cable thay thế tương thích I-PEX 83005-100B-01-D, có thể phát triển theo yêu cầu bản vẽ, mẫu và lắp ráp thiết bị của khách hàng, bao gồm việc phát triển các loại cable đồng trục siêu mỏng, độ dài cable, số pin, định nghĩa line position và connector kèm theo, cung cấp giải pháp cable đồng trục siêu mỏng cho việc xác minh kỹ thuật, thay thế trong nước và mua số lượng lớn.

---

Thức nhận AWG, là bước đầu tiên đúng đắn trong việc chọn loại cáp đồng trục mỏng đúng cách.
Đối với các kỹ sư và nhân viên mua hàng, việc hiểu ý nghĩa của AWG là cơ sở quan trọng để đánh giá sự phù hợp của规格 dây dẫn đồng trục siêu mỏng. Số AWG lớn hơn thường đại diện cho dây dẫn mỏng hơn; nhưng việc dây dẫn mỏng hơn không nhất thiết phù hợp hơn với ứng dụng cụ thể, cần kết hợp nhiều yếu tố như khả năng dẫn điện, điện trở, tốc độ tín hiệu, chiều dài dây, độ柔性 và yêu cầu không gian để đánh giá tổng thể. I-PEX 83005-100B-01-D sử dụng AWG46, Micro-Coaxial 50Ω, 40Pin, 200mm và định nghĩa đường dẫn 1-1, cùng với đầu nối 20974-040T-01, là một规格 dây dẫn đồng trục siêu mỏng tiêu biểu trong các kết nối nội bộ nhỏ gọn và nhanh chóng. Tôi【3W Cơ điện tử thành phần】Chú trọng vào việc thay thế và hỗ trợ sản xuất hàng loạt cho các bộ cáp đồng trục siêu mỏng và đầu nối chính xác, liên hệ tư vấn dự án:Chính giám đốc Zhang 18913228573（zalo cùng số）. Đối với việc thay thế mua hàng, điều thực sự cần xác nhận không phải là một mình "AWG46", mà là toàn bộ bộ tham số bao gồm dây+đầu nối+số Pin+độ dài+dây dẫn+hiệu suất điện từ+khả năng tương thích này có trùng khớp không.
