I-PEX 83006-100B-01-D CABLINE®-CX II 46AWG/50Ω loạt cáp đồng trục mỏng thay thế

Tại sao cần quan tâm đến vật liệu đồng lõi cho sợi đồng trục mảnh?

Trong quy trình thiết kế và mua sắm của đường dẫn song song mỏng, nhiều kỹ sư đầu tiên chú ý đến AWG đường kính dây, điện trở, độ dài, số Pin và mẫu đầu nối, nhưng thực tế, vật liệu dây tâm đồng cũng là yếu tố quan trọng ảnh hưởng đến khả năng dẫn điện, độ mềm dẻo, độ tin cậy và khả năng gia công của đường dẫn. Vật liệu dây tâm phổ biến của đường dẫn song song mỏng thường dựa trên hệ thống đồng và hợp kim đồng, dựa trên cấu trúc sản phẩm cụ thể, có thể sử dụng đồng trần, đồng mạ kẽm, đồng mạ bạc và các hình thức khác. Đồng trần có khả năng dẫn điện và mềm dẻo tốt, đồng mạ kẽm có thể cải thiện khả năng kháng oxy hóa của bề mặt dẫn điện đồng và một phần khả năng gia công,焊接, trong khi đồng mạ bạc có thể được sử dụng trong các trường hợp yêu cầu khả năng dẫn điện, khả năng chịu nhiệt cao hơn. Đối với những người mua hàng, không nên chỉ dựa trên tiêu chí "vật liệu đồng đắt hơn thì性能 tốt hơn" để đánh giá, mà nên đánh giá tổng hợp dựa trên đường kính dây, môi trường làm việc, tần số tín hiệu, yêu cầu uốn gập, cách kết nối và chi phí. Đặc biệt là đường dẫn song song mỏng, kích thước导体 đã rất nhỏ, vật liệu dây tâm, lớp cách điện, lớp che chắn và cấu trúc dây cáp cần được thiết kế đồng bộ để đáp ứng yêu cầu thực tế.

---

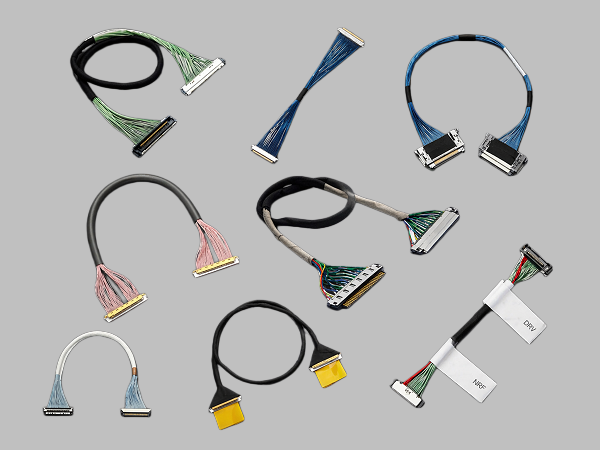

I-PEX 83006-100B-01-D sản phẩm cấu trúc và thông số chính

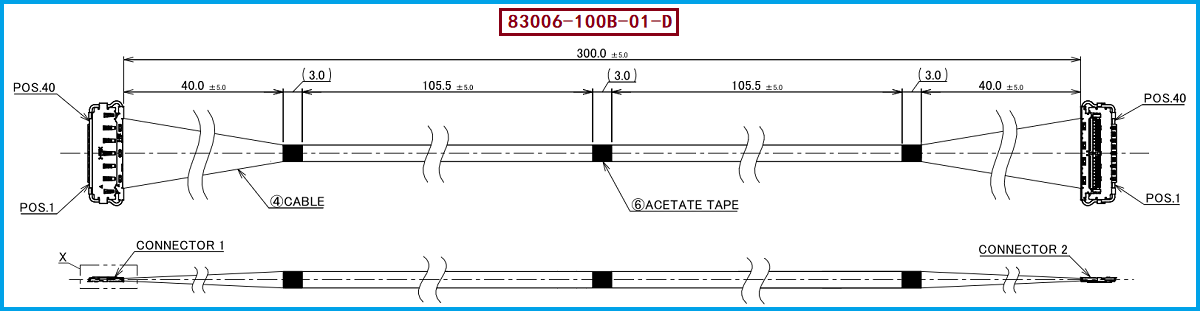

I-PEX 83006-100B-01-D là dải cáp đồng trục siêu mỏng 40Pin thuộc series CABLINE®-CX II With Cover, theo tài liệu型号 của I-PEX, mẫu này sử dụng Micro-Coaxial 40Pin 46AWG, dài 300mm, thứ tự dây 1-1, cấu trúc ZenShield Type. Cáp đi kèm có đầu nối mẫu 20974-040T-01, tương ứng với cấu trúc đầu nối 40PIN, khoảng cách 0.25MM. CABLINE®-CX II With Cover sử dụng khoảng cách đầu nối 0.25 mm, thiết kế chèn rút ngang, độ cao hợp là 0.83±0.17 mm, độ sâu đầu nối 5.6 mm, và có khóa cơ học và che chắn EMI; tốc độ truyền dẫn tham khảo từ nhà sản xuất là 5 Gbps/lane NRZ, có thể tham khảo sử dụng cho các ứng dụng tín hiệu tốc độ cao như USB 3.1 Gen1, V-by-One HS 1.4, HDMI 1.3, eDP và MIPI. Điều này có nghĩa là khi thay thế 83006-100B-01-D, không chỉ cần xem xét "40Pin có thể cắm vào không", mà còn cần kiểm soát thêm khoảng cách 0.25MM Pitch, cấu trúc dây AWG46, độ dài 300mm, định nghĩa Pin 1-1, liên tục che chắn và tính toàn vẹn tín hiệu tốc độ cao.

---

Cường độ của vật liệu đồng làm lõi của sợi cáp đồng trục siêu mảnh ảnh hưởng như thế nào đến việc chọn lựa thực tế?

Đối với các cuộn cáp đồng trục mỏng như 40Pin, AWG46, cần phân tích vật liệu đồng trong cấu trúc dây电缆整体. Cuộn đồng导体 trước tiên ảnh hưởng đến điện trởDirect và khả năng truyền tải điện, đồng thời cũng ảnh hưởng đến độ dẻo và khả năng uốn gấp dài hạn; trong các ứng dụng tín hiệu tốc độ cao, không thể chỉ dựa trên vật liệu đồng để đánh giá hiệu suất mà còn phải kết hợp với kích thước của导体, chất liệu cách điện, cấu trúc bọc và kiểm soát阻抗 tổng thể. Theo tài liệu của I-PEX, CABLINE®-CX II With Cover hỗ trợ các规格 Micro-Coaxial AWG39, AWG44 và AWG46, trong đó AWG46 có định mức điện áp 0.1 A/contact, AWG44 là 0.15 A/contact, AWG39 là 0.3 A/contact, và đặc biệt có cảnh báo về không khớp阻抗 với AWG39 và AWG46. Do đó, đối với việc phát triển thay thế 83006-100B-01-D, đề xuất các kỹ sư cần重点关注 kiểm tra thực tế về阻抗, giảm phát, sự trùng chập, hiệu quả bọc và độ tin cậy khi uốn gấp của vật liệu dây电缆, trong khi người mua cần yêu cầu rõ ràng nhà cung cấp cung cấp các thông số kỹ thuật và dữ liệu kiểm tra của vật liệu dây电缆 tương ứng với cuộn cáp gốc, tránh chỉ dựa trên hai điều kiện "AWG46" và "dây đồng" để đánh giá sản phẩm có thể thay thế trực tiếp hay không.

---

Chọn lựa và tương thích với các giải pháp thay thế tham khảo và đề xuất

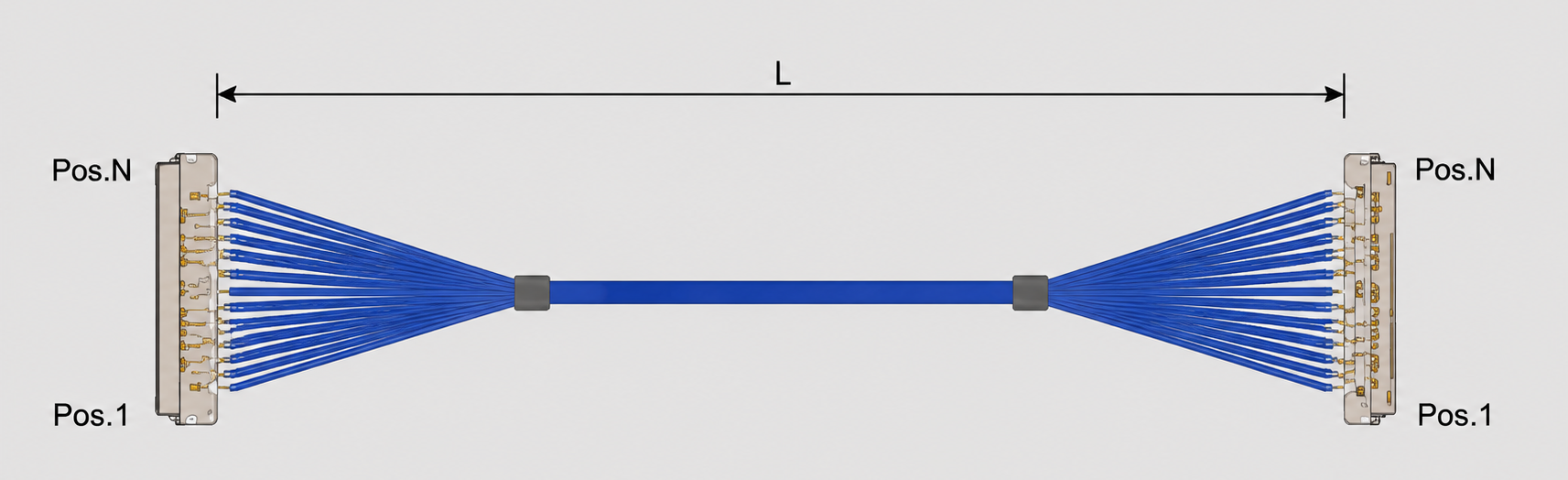

Trong các dự án thực tế, nếu thiết bị ban đầu đã sử dụng cấu trúc I-PEX CABLINE®-CX II With Cover, thì bộ cáp thay thế ban đầu cần xác nhận kích thước cơ học và mối quan hệ kết nối của đầu nối, sau đó xác nhận规格 của dây và định nghĩa Pin. Đối với I-PEX 83006-100B-01-D của bài viết này, điều kiện thay thế chính bao gồm 40PIN, 0.25MM Pitch, AWG46 Micro-Coaxial, độ dài 300mm, sequence 1-1 và đầu nối kết nối dây vật liệu 20974-040T-01; đồng thời cần chú ý đến công đoạn gia công đầu cáp, kết nối lớp bọc cách điện, đường dẫn接地 và công suất尺寸 tổng thể. Trên trang web chính thức của I-PEX, mẫu 83006 được liệt kê là bộ cáp đánh giá 40Pin, 46AWG, L=300mm, 1-1, do đó trong quá trình phát triển sản phẩm thay thế, có thể dựa trên các tham số này để so sánh mẫu và kiểm tra kỹ thuật. Công ty chúng tôi có thể cung cấp: giải pháp bộ cáp thay thế tương thích I-PEX 83006-100B-01-D, có thể phù hợp với cáp ban đầu của khách hàng, bản vẽ hoặc mẫu, để phát triển bộ cáp phù hợp với 40PIN, 0.25MM Pitch, AWG46, 300mm, sequence 1-1 và đầu nối tương ứng, phù hợp với nhu cầu kiểm tra mẫu kỹ thuật, nhập khẩu nhà cung cấp thứ hai và mua hàng theo lô.

---

Từ sợi đồng đến cấu trúc hoàn chỉnh mới có thể làm tốt việc thay thế cuộn cáp đồng rất mỏng
Cực mỏng cùng trục thường sử dụng vật liệu đồng bao gồm đồng trần, đồng mạ kẽm, đồng mạ bạc và một phần hợp kim đồng, nhưng vật liệu đồng của lõi chỉ là một khâu trong thiết kế dây cáp, thực sự quyết định một cặp cáp cùng trục cực mỏng có thể thay thế ổn định hay không là sự kết hợp tổng hợp của nhiều yếu tố như导体, lớp cách điện, lớp bảo vệ,阻抗, nối tiếp, định nghĩa Pin và quy trình sản xuất. Đối với I-PEX 83006-100B-01-D, thông số chính của nó có thể tóm tắt là 40PIN + 0.25MM Pitch + AWG46 Micro-Coaxial + 300mm + 1-1 sequence + 20974-040T-01 connector. Thông tin chính thức của I-PEX cũng cho thấy, loạt này sử dụng cơ chế khóa cơ học,罩 bảo vệ EMI 360° và thiết kế nhiều điểm接地, và nhấn mạnh rằng cặp cáp cùng trục cực mỏng của nó phù hợp với không gian hạn chế và ứng dụng loại trục. Tôi là【3W Điện tử Phụ kiện网】Nếu bạn cần lựa chọn các loại sợi tần số cao, mua hàng, nghiên cứu hoặc giải pháp thay thế, vui lòng liên hệ bất cứ lúc nào:Chương经理 18913228573（微信同号）Do đó,无论是 kỹ sư thực hiện việc xác minh thay thế trong nước, hay nhân viên mua sắm tìm kiếm nhà cung cấp thứ hai ổn định, họ nên xuất phát từ giải pháp dây dẫn hoàn chỉnh,而不是 chỉ so sánh một loại kim loại đồng nào đó hoặc chỉ một chỉ số giá đơn lẻ.
