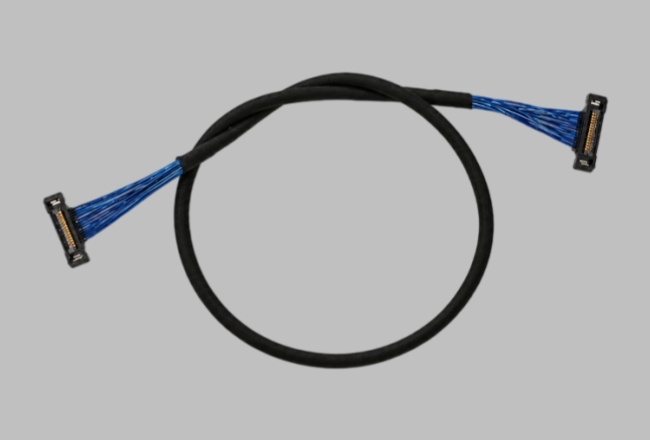

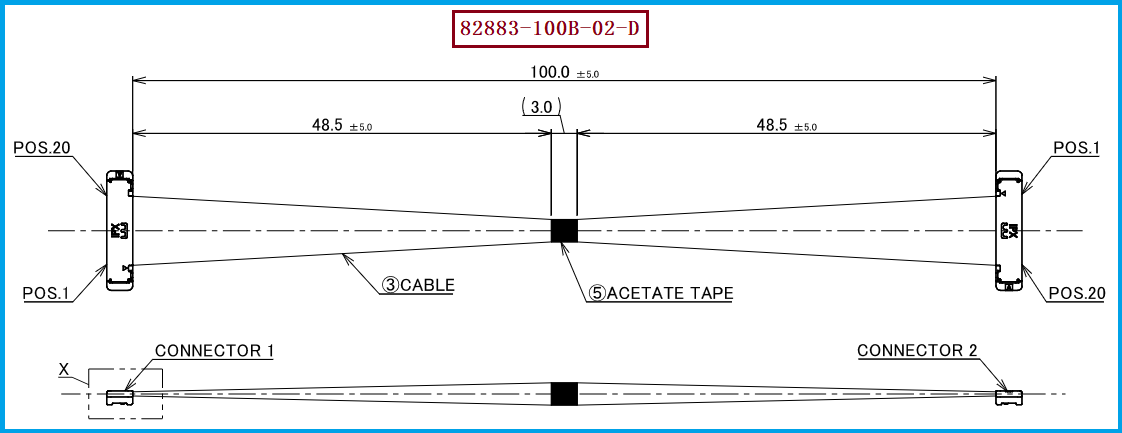

Nhiều kỹ sư khi chọn đường kết nối nội bộ sẽ chú ý đầu tiên đến đường kính, độ dài và kích thước của đầu nối, nhưng đối với thiết bị điện tử tốc độ cao, giá trị của dây đồng trục siêu mỏng không chỉ là tiết kiệm không gian mà còn quan trọng hơn là có thể đảm nhận nhiệm vụ truyền tín hiệu tốc độ cao. Dưới đây là ví dụ về sản phẩm I-PEX 82883-100B-02-D, thuộc nhóm dây đồng trục siêu mỏng CABLINE®-SS 20Pin, sử dụng cáp Micro-Coaxial Cable AWG#40, độ dài tiêu chuẩn là 100mm, thứ tự dây là 1-N, đầu nối sử dụng là loại 20373-R20T-06. Theo tài liệu chính thức của I-PEX, CABLINE®-SS sử dụng Pitch 0.4mm, cấu trúc góc vuông thẳng đứng và thiết kế ra dây ngang, và lấy mức tốc độ cao nhất 16Gbps/Lane làm tiêu chuẩn cho ứng dụng tốc độ cao. Đối với laptop, thiết bị hiển thị, mô-đun camera và thiết bị trí tuệ nhân tạo, loại dây này có thể hoàn thành kết nối đa kênh tốc độ cao trong không gian hạn chế, vì vậy "siêu mỏng" và "tốc độ cao" không phải là hai khái niệm mâu thuẫn với nhau.
Từ tài liệu chính thức của I-PEX CABLINE®-SS, loạt sản phẩm này bao gồm các ứng dụng tham khảo cho nhiều giao thức giao diện cao tốc, bao gồm V-by-One US, HDMI 2.1, USB 3.2 Gen2, HDMI 2.0, eDP HBR2, USB 3.1 Gen1,同时还 liệt kê các tiêu chuẩn như V-by-One HS 1.4, HDMI 1.3, eDP và MIPI. Tốc độ tham khảo từ số Gbps/Lane đến 16Gbps/Lane. Do đó, từ góc độ ứng dụng, cáp đồng trục mỏng có thể được sử dụng để truyền dữ liệu hiển thị, dữ liệu camera, dữ liệu USB cao tốc, các tín hiệu cao tốc loại MIPI và các kết nối tín hiệu phân biệt cao tốc khác. Ví dụ, cáp đồng trục mỏng có thể được sử dụng cho các liên kết tốc độ cao giữa bo mạch chủ của laptop và mô-đun hiển thị, cũng như các liên kết dữ liệu giữa mô-đun camera và bo mạch chủ điều khiển. Đối với kỹ sư, điều thực sự cần phải xác nhận không phải là "cáp đồng trục mỏng có thể truyền tín hiệu cao tốc không", mà là cấu trúc cáp, điện trở, độ dài, kết nối và tốc độ hệ thống có được khớp và xác minh không.
AWG#40 là quy cách dây chính của mẫu I-PEX 82883-100B-02-D, tương ứng với đầu nối 20373-R20T-06. CABLINE®-SS chính thức hỗ trợ cáp Micro-Coaxial AWG36, AWG38, AWG40 và AWG42, trong đó AWG40 là quy cách được hỗ trợ rõ ràng trong danh sách. Điều kiện tham khảo cho thử nghiệm hiệu suất cao của CABLINE®-SS sử dụng cáp Micro-Coaxial AWG#40, 45Ω, 100mm và sử dụng GSSGSSG Pin Assignment để thử nghiệm. Ưu điểm của cấu trúc này là,导体 và cấu trúc bọc cách điện tạo thành môi trường truyền dẫn tương đối ổn định, có thể kiểm soát tốt hiện tượng nhiễu chéo, phản xạ và hao hụt trong quá trình truyền dẫn tín hiệu cao tốc, đồng thời đường kính nhỏ hơn của AWG#40 cũng có lợi cho việc phân bổ mật độ cao trong thiết bị. Cần nhấn mạnh rằng, 45Ω là giá trị tham khảo đặc trưng cho điều kiện thử nghiệm cao tốc của I-PEX, không thể trực tiếp chứng minh rằng tất cả các hệ thống 82883-100B-02-D sử dụng AWG#40 đều cố định ở 45Ω; việc thực tế vẫn nên kết hợp với cáp và hệ thống cụ thể để kiểm tra điện trở và tính toàn vẹn của tín hiệu.

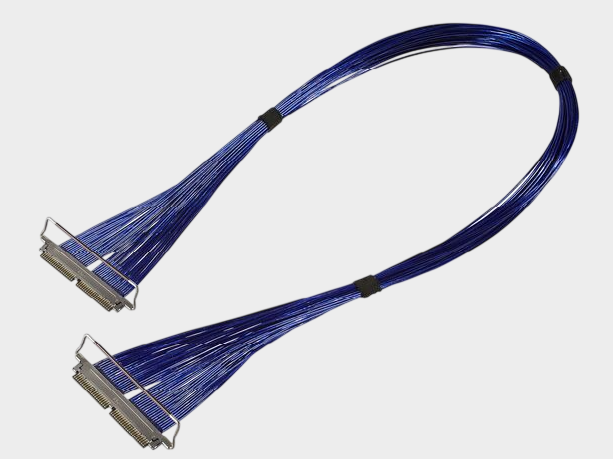

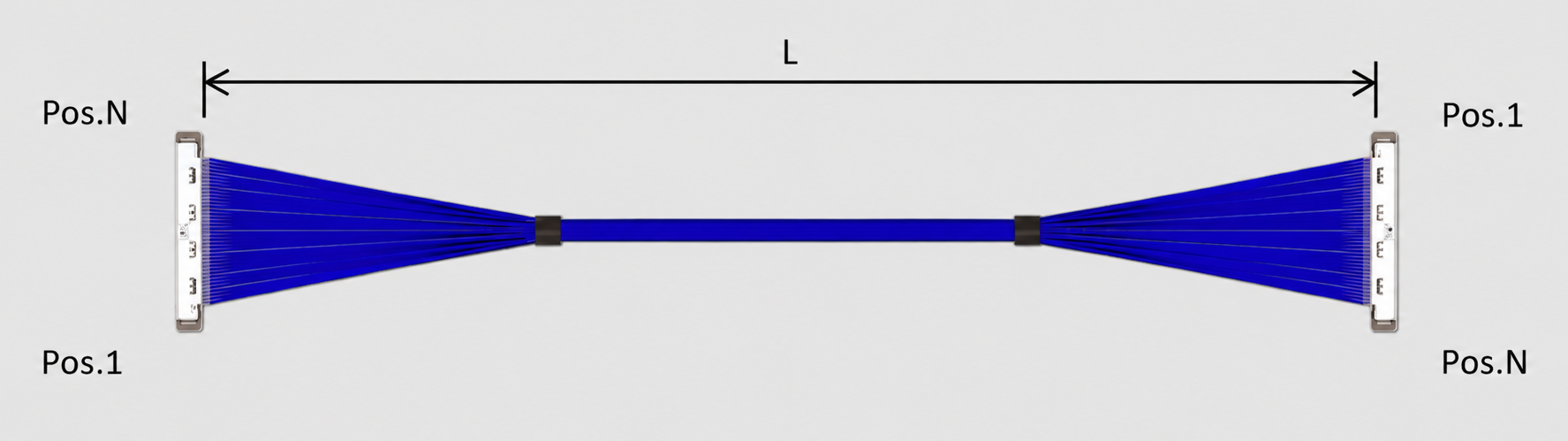

Nếu kỹ sư hoặc nhân viên mua hàng cần tìm kiếm cáp thay thế tương thích cho I-PEX 82883-100B-02-D, khuyến nghị không chỉ kiểm tra mục "20Pin" mà còn xác nhận đồng thời các thông số quan trọng như 20Pin, 0.4mm Pitch, AWG#40, 100mm, 1-N sequence và đầu nối cáp 20373-R20T-06. Theo tài liệu型号 chính thức của I-PEX, CABLINE®-SS 20Pin còn có 82069-100B-02-D dài 200mm và 82884-100B-02-D dài 300mm, vì vậy mặc dù cùng là 20Pin, nhưng độ dài và mã số nguyên liệu lại khác nhau. Đối với ứng dụng tốc độ cao, cần xác nhận thêm các chỉ số như điện trở khác nhau, tổn thất chèn, tổn thất phản xạ, tổn thất trùng chập và nhất quán đầu nối. Công ty chúng tôi có thể cung cấp: giải pháp cáp thay thế tương thích cho I-PEX 82883-100B-02-D, có thể phát triển tương thích xung quanh cấu hình đầu nối của sản phẩm gốc, AWG#40 cáp đồng mỏng, sequence, độ dài và yêu cầu lắp đặt thực tế, cung cấp sản phẩm cáp đồng mỏng phù hợp cho việc xác minh kỹ thuật, thử nghiệm mẫu và mua hàng theo lô sau này.
