I-PEX 82069-100B-02-D CABLINE®-SS 40AWG/50Ω loạt cáp đồng trục siêu mỏng thay thế

Chọn đường dây giao diện MIPI cao tốc, tại sao lại cần chú ý đến cáp đồng trục siêu mỏng?

Trong các sản phẩm như bộ module camera, bộ module hiển thị, laptop, máy tính bảng, thiết bị vision AI, giao diện MIPI đảm nhiệm nhiệm vụ truyền tải dữ liệu tốc độ cao. Khi kỹ sư chọn dây cáp giao diện MIPI, không chỉ cần xem "Có thể kết nối được không" mà còn cần综合考虑 kích thước dây cáp, điện trở, tính toàn vẹn của tín hiệu, khớp nối kết nối, không gian敷设 và yếu tố EMI. Dòng I-PEX CABLINE®-SS sử dụng Khoảng cách liên kết 0.4mm, ch插 ngang vuông góc và cấu trúc ra cáp ngang, đồng thời liệt MIPI vào phạm vi tiêu chuẩn tham khảo, phù hợp với việc kết nối bên trong các thiết bị điện tử tốc độ cao có không gian hạn chế. Đối với các sản phẩm cần cân bằng cả việc nhỏ gọn và truyền tải tín hiệu tốc độ cao, việc sử dụng dây cáp Micro-Coaxial có cấu trúc ổn định và thông số rõ ràng giúp kỹ sư hoàn thành việc敷 đặt tín hiệu tốc độ cao trong không gian hạn chế.

---

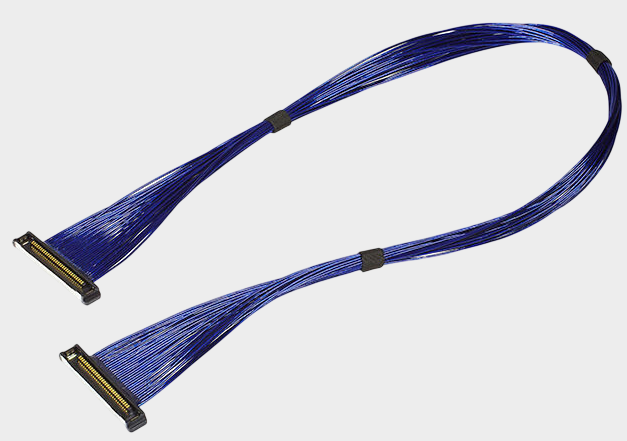

I-PEX 82069-100B-02-D: 20 chân, sợi cáp đồng trục mảnh 200MM

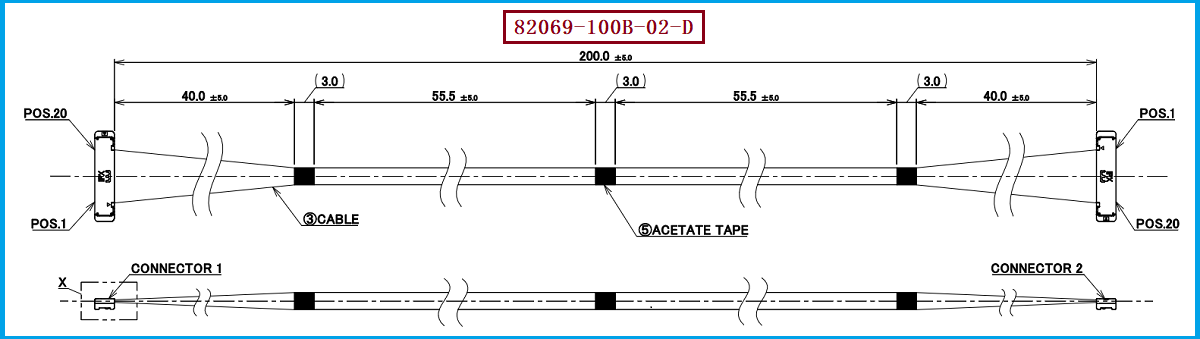

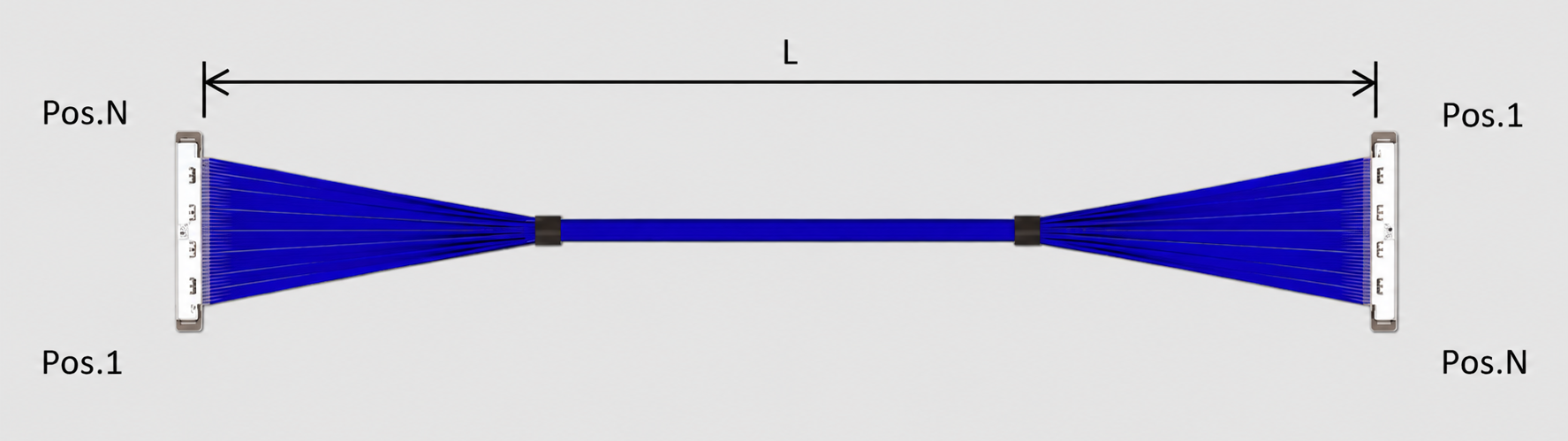

Sản phẩm được giới thiệu lần này là I-PEX 82069-100B-02-D, thuộc loại CABLINE®-SS 20Pin cáp đồng trục siêu mỏng, độ dài tiêu chuẩn là 200MM, thứ tự cáp là 1-N, sử dụng giải pháp cáp đồng trục siêu mỏng Micro-Coaxial. Cáp nối đầu cuối tương thích với loại cáp này có mã số 20373-R20T-06, mã số này tương ứng với CABLINE-SS 20Pin Plug Housing; tài liệu chính thức của I-PEX cũng liệt kê 20Pin tương ứng với Plug Cable Assembly 20380-R20T-06 và Receptacle 20374-R20E-31. Đối với kỹ sư, khi chọn loại, cần đồng thời kiểm tra số Pin, mã số kết nối, độ dài cáp, thứ tự cáp và định nghĩa thực tế của tín hiệu MIPI, trong khi nhân viên mua hàng có thể xác nhận thông số kỹ thuật bằng cách kiểm tra số liệu đầy đủ của mã sản phẩm, giảm thiểu rủi ro do chỉ dựa vào "cáp束 20Pin" để mua hàng mà gây ra sự khác biệt về thông số kỹ thuật.

---

Kỹ sư nên chọn dây cáp đồng trục siêu mảnh cho giao diện MIPI như thế nào?

MIPI giao tiếp chọn lựa đầu tiên phải xác nhận số Pin và thứ tự đường dây, sau đó dựa trên không gian nội bộ thiết bị xác định độ dài cáp và hướng ra cáp; đối với tín hiệu tốc độ cao, cần chú ý đặc biệt đến đặc tính điện của cáp đồng trục cực mỏng và mối tương thích giữa đầu nối và vật liệu cáp. CABLINE®-SS sử dụng cấu trúc chặt chẽ với khoảng cách 0,4mm, chiều cao kết hợp 1,65±0,2mm, độ sâu 3mm, tài liệu chính thức cho thấy nó hỗ trợ các规格 10P, 14P, 20P, 30P, 32P, 35P, 40P và 50P, và hỗ trợ cáp micro đồng trục AWG36, AWG38, AWG40 và một số AWG42, trong đó AWG42 có注意事项 về trở阻抗 không tương thích. Do đó, đối với ứng dụng tốc độ cao của MIPI, kỹ sư không thể đơn giản chọn theo nguyên tắc cáp mỏng hơn càng tốt mà cần xác nhận tổng hợp信号速率, yêu cầu trở阻抗, độ dài cáp,布局 PCB,规格 đầu nối và không gian tổng thể của máy; đối với bộ cáp 82069-100B-02-D, 200MM, 20Pin, thì nên sử dụng định nghĩa của bản vẽ và yêu cầu ứng dụng thực tế làm cơ sở xác minh thay thế.

---

Chọn loại, khả năng tương thích và đề xuất giải pháp thay thế

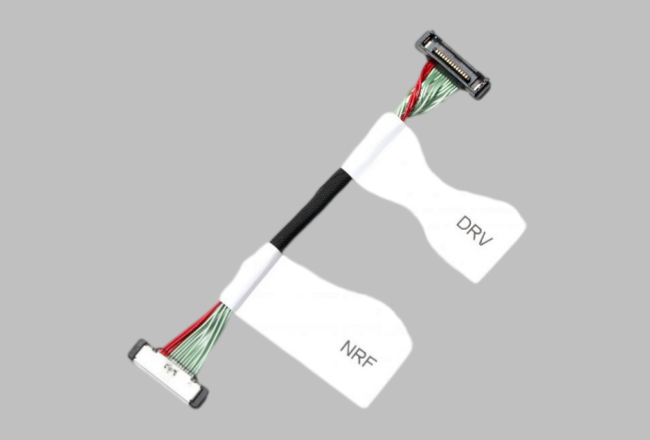

Đối với các kỹ sư và nhân viên mua hàng cần tìm kiếm giải pháp thay thế cho cáp nối I-PEX CABLINE®-SS 20Pin, khuyến nghị sử dụng 82069-100B-02-D làm cơ sở mẫu, tập trung kiểm tra các điều kiện chính như 20Pin, 200MM, 1-N sequence, Micro-Coaxial cable và kết nối 20373-R20T-06, đồng thời kiểm tra tính toàn vẹn của信号, độ tin cậy của kết nối và kích thước cơ học dựa trên ứng dụng thực tế của MIPI. Theo tài liệu của I-PEX, hiệu suất tốc độ cao của CABLINE®-SS được kiểm tra dưới điều kiện 40Pin, AWG#40, 45Ω, 100MM Micro-Coaxial Cable, và được đánh dấu với khả năng ứng dụng tối đa 16Gbps/Lane; nhưng điều này chỉ là hiệu suất tham khảo của loạt kết nối và không thể tương đương trực tiếp với tốc độ thực tế của cáp nối 82069 trong tất cả các hệ thống MIPI, vì vậy giải pháp thay thế vẫn khuyến nghị thực hiện kiểm tra SI thực tế và xác minh khả năng tương thích dựa trên thiết bị của khách hàng. Công ty chúng tôi có thể cung cấp: giải pháp thay thế cáp nối tương thích I-PEX 82069-100B-02-D, có thể sản xuất cáp cùng trục cực mảnh dựa trên yêu cầu của kết nối, số Pin, chiều dài cáp nối và sequence, cung cấp giải pháp cáp nối cho kỹ sư để kiểm tra mẫu, phù hợp với规格 và mua số lượng lớn.

---

Từ "kết nối được" đến "mạng nhanh, ổn định và tương thích"
MIPI giao diện chọn loại sợi cáp đồng trục siêu mỏng, bản chất là một đánh giá tổng hợp về kích thước cơ học, tính năng điện tử, khớp nối kết nối, thứ tự dây và tính toàn vẹn của tín hiệu tốc độ cao. I-PEX CABLINE®-SS với khoảng cách 0.4mm, cấu trúc hẹp và định vị ứng dụng truyền tải tốc độ cao, cung cấp giải pháp kết nối gọn gàng cho sợi cáp đồng trục siêu mỏng 20Pin; trong khi đó, 82069-100B-02-D như một cuộn dây tiêu chuẩn 200MM, có thể là tài liệu quan trọng để kỹ sư nhận diện规格 và phát triển thay thế. Tôi là【3W Cổng thông tin linh kiện điện tử】Nếu bạn cần chọn mẫu cáp đồng trục mỏng, mua hàng, nghiên cứu và phát triển hoặc giải pháp thay thế, vui lòng liên hệ bất cứ lúc nào:Chịu lý 18913228573（zì xíng tóng hào）Dành cho khách hàng cần giảm chi phí mua hàng, tìm kiếm kênh cung ứng tương thích hoặc tiến hành phát triển thay thế trong nước, công ty chúng tôi có thể dựa trên thông tin của mô hình gốc để làm mẫu và sản xuất dây coaxial siêu mảnh, giúp kỹ sư và nhân viên mua hàng hoàn thành hiệu quả hơn việc chọn lựa, xác minh và thay thế dây cáp tốc độ cao MIPI.
