Trong các sản phẩm như điện thoại di động, máy tính bảng, laptop, mô-đun ống kính camera, thiết bị视觉 AI, giao tiếp MIPI đảm nhiệm nhiệm vụ truyền tải dữ liệu tốc độ cao. Với các loại tín hiệu phân cực tốc độ cao này, việc chọn lựa cáp đồng trục mỏng không chỉ dựa vào "cáp có đủ mỏng hay không", mà còn cần xem xét tổng hợp các yếu tố như điện trở, đường kính cáp, cấu trúc bọc cách điện, độ dài, độ suy giảm, độ trộn lẫn và khớp nối kết nối. I-PEX CABLINE®-SS là một đầu nối cáp đồng trục mỏng với khoảng cách 0.4mm, sử dụng cấu trúc ch插 thẳng đứng và ra cáp ngang, tài liệu chính thức đã liệt kê tiêu chuẩn MIPI vào phạm vi tiêu chuẩn phù hợp, đồng thời cung cấp các kích thước cáp Micro-Coaxial AWG36, AWG38, AWG40 và AWG42. Với các thiết bị cần cân bằng giữa truyền tải tốc độ cao và không gian bên trong, cáp đồng trục mỏng có thể hoàn thành việc kết nối tín hiệu tốc độ cao đa kênh trong không gian hạn chế.
Khi chọn cáp đồng trục siêu mỏng cho tín hiệu MIPI tốc độ cao, AWG không phải là nhỏ hơn là tốt hơn, cũng không phải là mỏng hơn là tốt hơn, mà cần phải xác định tổng hợp dựa trên tốc độ tín hiệu, khoảng cách truyền tải, không gian thiết bị và yêu cầu điện trở. AWG40 có sự cân bằng tốt giữa kích thước导体, độ柔性 của sợi và yêu cầu truyền tải tốc độ cao, I-PEX CABLINE®-SS cũng đã sử dụng cáp đồng trục 40AWG, 45Ω, 100mm Micro-Coaxial để kiểm tra và đã liệt kê MIPI là một trong các tiêu chuẩn tham khảo phù hợp. Lưu ý rằng điều kiện kiểm tra tốc độ cao trên trang web chính thức không hoàn toàn giống với thông số kỹ thuật của từng dòng sản phẩm, vì vậy trong dự án thực tế vẫn nên dựa vào bản vẽ chi tiết của cáp, tiêu chuẩn giao diện MIPI và kết quả kiểm tra SI toàn bộ làm cơ sở cuối cùng. Đối với I-PEX 82884-100B-02-D, nó tương ứng với CABLINE®-SS 20P, Micro-Coaxial 40AWG, 300mm, 1-N cable; vì vậy trong quá trình phát triển thay thế, không thể đơn giản thay thế bằng cáp đồng trục AWG khác mà nên giữ nguyên cấu trúc và đặc tính điện từ của vật liệu thiết kế ban đầu.

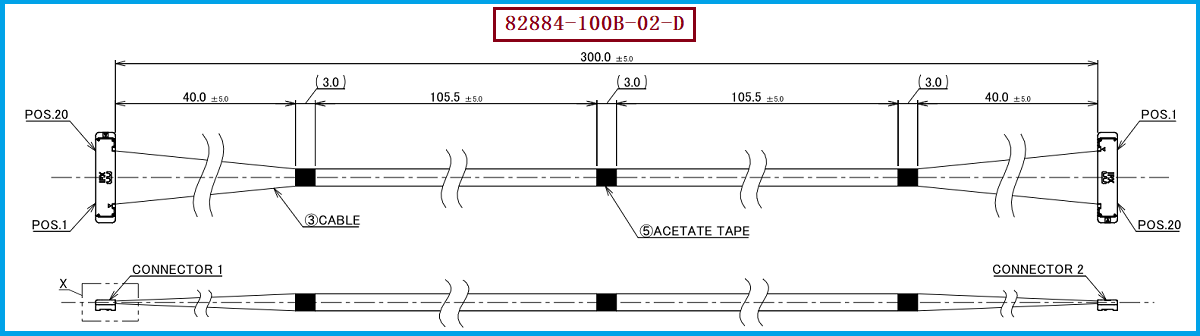

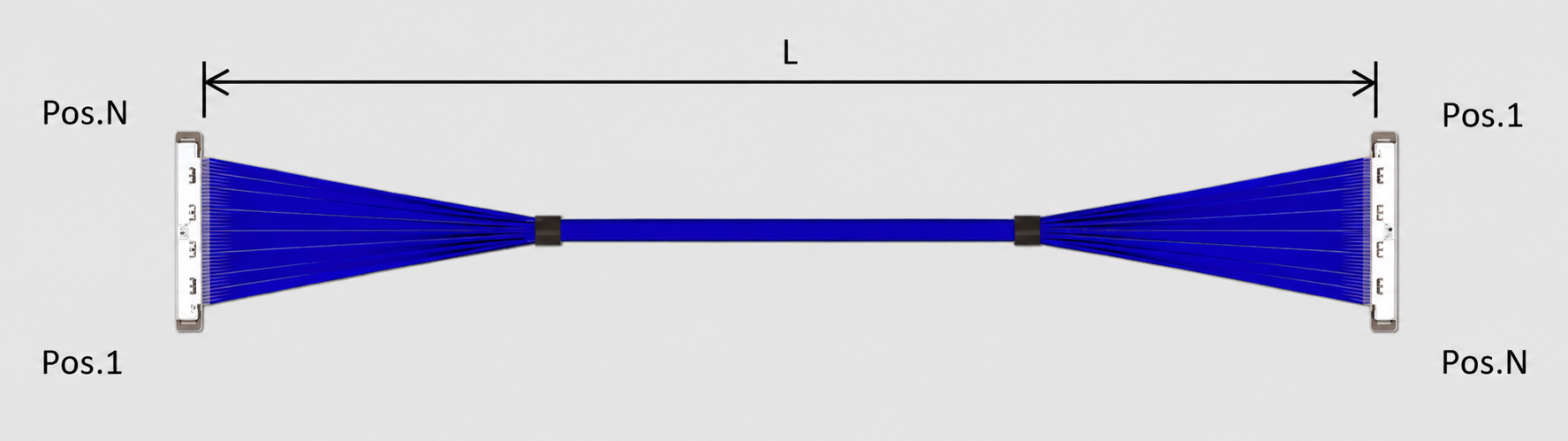

Từ góc nhìn của kỹ sư và nhân viên mua sắm, việc xác nhận một loại sợi cáp đồng trục MIPI siêu mỏng trước tiên cần xác nhận mã số, số Pin, độ dài, đường kính dây và định nghĩa vị trí dây có nhất quán hay không. I-PEX 82884-100B-02-D thuộc loại sợi cáp đồng trục Micro-Coaxial 40AWG CABLINE®-SS 20P, 300mm, 1-N, sử dụng đầu nối mẫu 20373-R20T-06, định nghĩa vị trí dây là 1-N. Thông tin mẫu mã của I-PEX cũng liệt kê rõ ràng 20P, 300mm, 1-N tương ứng với mẫu 82884. Đối với ứng dụng MIPI, cần xác nhận thêm về kiểm soát điện trở của kênh phân cực cao tốc, sự nhất quán về độ dài của sợi cáp, tính liên tục của lớp cách điện và độ tin cậy của đầu nối. Nếu không gian bên trong thiết bị cần phải qua trục quay hoặc cấu trúc hẹp, thiết kế hẹp của CABLINE®-SS cũng cần được kiểm tra cùng với không gian dẫn thực tế; thông tin sản phẩm chính thức cung cấp chiều cao kết hợp là 1.65±0.2mm, Depth là 3mm.
Đối với các dự án cần thay thế I-PEX 82884-100B-02-D, khuyến nghị phòng kỹ thuật xác nhận trước các thông số quan trọng như 20P, Micro-Coaxial AWG40, 300mm, 1-N, 20373-R20T-06 theo bản vẽ ban đầu, sau đó xác minh tính toàn vẹn của tín hiệu dựa trên tốc độ thực tế của MIPI và cấu trúc thiết bị. Phòng mua hàng cũng nên tránh chỉ cung cấp điều kiện "CABLINE-SS 20P" mà không rõ ràng về mã số nguyên liệu và yêu cầu công nghệ, vì I-PEX chính thức cũng cung cấp các mẫu 1-N 100mm, 200mm và 300mm cho 20P, đồng thời còn có các sản phẩm khác nhau với thứ tự 1-1 khác nhau, không thể chỉ dựa trên số chân để xác định mẫu. Trong quá trình phát triển thay thế,还需要 kiểm tra tính phù hợp của đầu nối, trở kháng của dây, tổn thất chèn,串扰, thứ tự chân, độ chênh lệch chiều dài và độ tin cậy của sản phẩm hoàn thành. Công ty chúng tôi có thể cung cấp: giải pháp dây束 thay thế tương thích với I-PEX 82884-100B-02-D, có thể xác nhận规格 của dây束 đồng trục mảnh 20P dựa trên bản vẽ ban đầu và yêu cầu ứng dụng thực tế của khách hàng, phát triển mẫu và sản xuất hàng loạt.
MIPI选线的核心 là "tính năng nhanh chóng + khả năng tương thích cấu trúc" đồng thời xem xét
Khi chọn cáp đồng trục mỏng cho tín hiệu MIPI, điều thực sự cần chú ý không phải là đường kính cáp AWG đơn lẻ mà là toàn bộ chuỗi truyền tải tốc độ cao bao gồm cáp, điện trở, độ dài, bọc cách điện, thứ tự cáp và đầu nối. I-PEX CABLINE®-SS có nhiều规格 Pin số khác nhau như 0.4mm Pitch, 20P và đã liệt MIPI vào tiêu chuẩn phù hợp; trong đó 82884-100B-02-D tương ứng với 20P, 300mm, Micro-Coaxial 40AWG, 1-N cáp, kèm theo đầu nối cáp 20373-R20T-06. Tôi là【3W Cổng thông tin linh kiện điện tử】Chúng tôi chuyên cung cấp dịch vụ tùy chỉnh và thay thế tương thích cho các loại sợi đồng trục mỏng tốc độ cao như eDP, MIPI, USB3.X/4, LVDS, v.v. Nếu cần hỗ trợ kỹ thuật, xin liên hệ:Chánh văn phòng Zhang 18913228573（zalo cùng số điện thoại）Đối với khách hàng cần thay thế trong nước, mua phụ tùng hoặc phát triển theo yêu cầu, cần xác nhận cuối cùng dựa trên thông số của bản vẽ ban đầu và kết quả kiểm tra tín hiệu MIPI thực tế, đảm bảo sự tương thích cơ học đồng thời兼顾 tính toàn vẹn của tín hiệu cao tốc.“Không có sự đồng ý hoặc ủy quyền từ trang web này, không ai được sao chép, in lại, phân phối, trích dẫn, thay đổi, phát sóng hoặc công bố nội dung toàn bộ hoặc một phần dưới bất kỳ hình thức nào, cũng không được có bất kỳ vi phạm bản quyền nào của trang web này.
