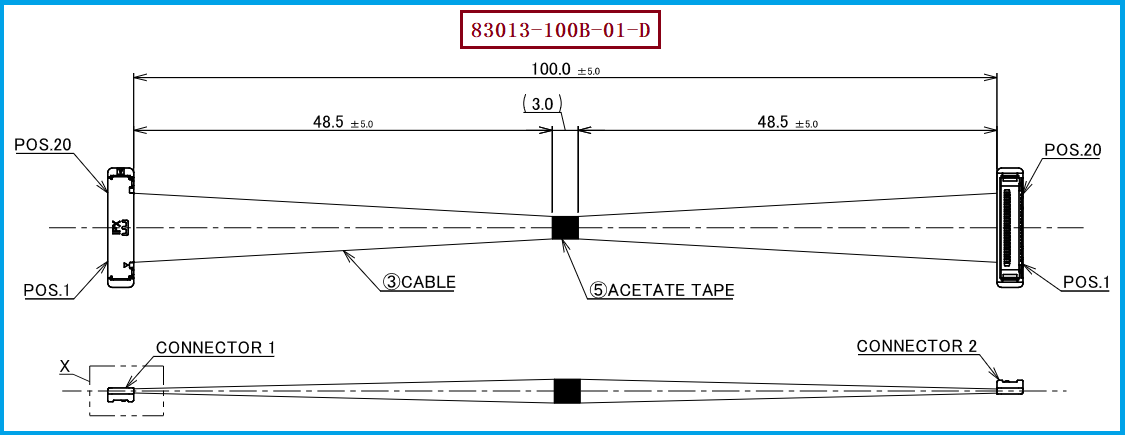

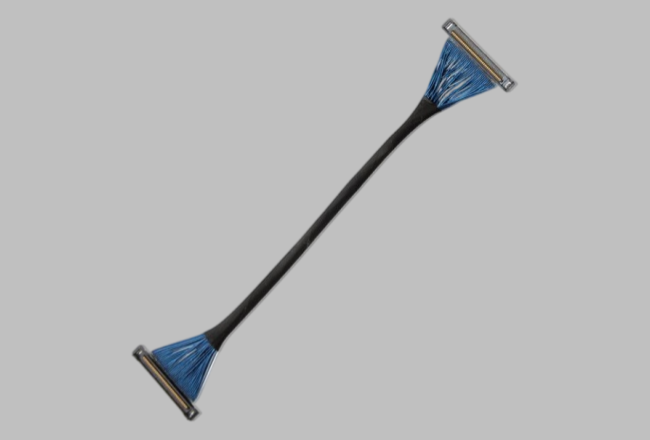

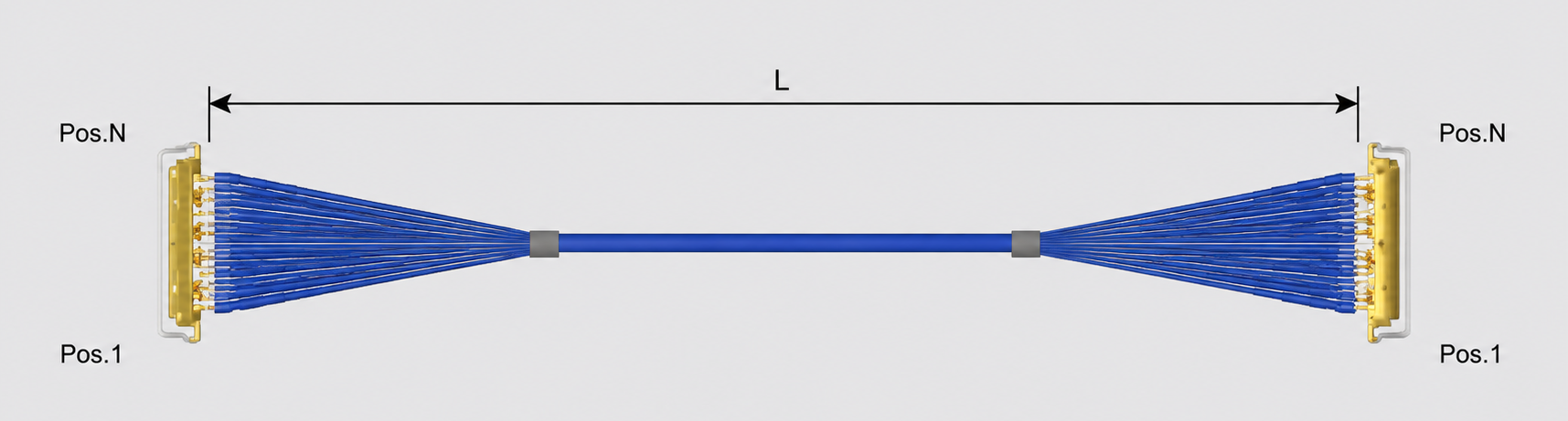

Sản phẩm được giới thiệu cụ thể này là I-PEX 83013-100B-01-D, thuộc loại CABLINE®-SS 20PIN, 100mm, 1-1 sequence cable cực mỏng coaxial, sử dụng cáp Micro-Coaxial AWG#40, PDF ghi chú tính阻抗 của cáp là 50Ω. Ổ cắm được sử dụng ở đầu dây là loại 20373-R20T-06, ổ cắm có 20PIN, khoảng cách 0.4MM, phù hợp với cấu trúc CABLINE®-SS tương ứng. Đối với các kỹ sư, giá trị của thiết kế này không chỉ在于 "đường kính dây mỏng hơn" mà còn quan trọng hơn là khả năng kết hợp kết nối tín hiệu tốc độ cao với thiết kế không gian bên trong thiết bị, cung cấp giải pháp đường dẫn chặt chẽ cho các ứng dụng như camera, màn hình, module AI vision và hơn thế nữa.
Trong thiết kế cáp thực tế, có thể dựa trên định nghĩa hệ thống Pin để ưu tiên sắp xếp các tín hiệu差 phân cao tốc thành các kênh tín hiệu thành đôi, gần nhau và có cấu trúc đối xứng, đồng thời kết hợp với GND hoặc cấu trúc cách điện để giảm bớt sự quấy rối; các Pin còn lại có thể được sắp xếp lại dựa trên yêu cầu cung cấp điện và mạch đất của mô-đun camera, cảm biến hoặc mô-đun hiển thị. Cần đặc biệt chú ý rằng 20PIN không có nghĩa là định nghĩa cố định "2 nhóm差 phân + một số nguồn điện", việc sắp xếp Pin thực tế phải dựa trên sơ đồ nguyên lý và định nghĩa giao diện của khách hàng, không thể chỉ dựa trên số Pin của đầu nối. Đối với các kênh cao tốc, cần chú trọng kiểm soát độ阻抗差 phân, độ nhất quán của cặp dây, độ dài phù hợp, độ phản xạ, độ tổn thất, sự quấy rối và chất lượng kết nối đầu nối để đảm bảo tính toàn vẹn của tín hiệu. Vật liệu chính thức của MIPI cũng nhấn mạnh các đặc tính cao tốc, tiết kiệm điện và EMI thấp của CSI-2, vì vậy cáp không chỉ chú ý đến khả năng dẫn điện mà còn cần kiểm tra toàn bộ đường truyền cao tốc.
Cần nhắc nhở kỹ sư và nhân viên mua sắm rằng điều kiện xác minh hiệu suất cao-speed trên trang sản phẩm I-PEX là CABLINE®-SS 40P, AWG#40 Micro-Coaxial Cable, 45Ω, 100mm, GSSGSSG, được sử dụng để xác minh khả năng truyền tải cao-speed; trong khi đó, PDF cụ thể của 83013-100B-01-D lại ghi chú là dây cáp AWG#40 50Ω. Do đó, trong quá trình thiết kế thay thế MIPI CSI-2, tín hiệu hiển thị hoặc các giao diện cao-speed khác, hãy dựa trên điện trở thực tế của thiết bị mục tiêu, yêu cầu PHY và kết quả kiểm tra SI,而不是 trực tiếp sử dụng điều kiện kiểm tra 45Ω làm规格 dây cáp của 83013-100B-01-D.
Trong quá trình phát triển thay thế tương thích trong nước, ngoài việc khớp nối vật lý của đầu nối, cần tập trung kiểm tra chất lượng ép chặt đầu nối, sự nhất quán của điện trở dây cáp, sự nhất quán về độ dài và cấu trúc của cặp phân tách, sự liên tục của bọc cách điện, độ tin cậy của việc cắm-viết và hiệu suất SI cao tốc. Đối với ứng dụng "hợp nhất双路差分+điện áp nguồn", cần xác định cụ thể phân phối dây nguồn, GND và kênh phân tách cao tốc dựa trên định nghĩa Pin thực tế của khách hàng, và tối ưu hóa dựa trên kết quả kiểm tra toàn bộ hệ thống. Công ty chúng tôi có thể cung cấp: gói giải pháp thay thế tương thích dây束 I-PEX 83013-100B-01-D, có thể phát triển thay thế tương thích xung quanh đầu nối 20PIN, kết nối 0.4MM, AWG#40 cáp đồng trục mỏng, độ dài, thứ tự và định nghĩa Pin thực tế của khách hàng, cung cấp hỗ trợ sản xuất dây束 cáp đồng trục mỏng cho việc xác minh mẫu và nhập khẩu sản xuất.
Từ "đơn thuần dẫn thông" chuyển sang thiết kế "hộp số tốc độ cao + nguồn điện tích hợp"
Đối với việc sử dụng máy quay phim tốc độ cao, MIPI CSI-2, module hiển thị và thiết bị vision AI, cáp đồng trục siêu mỏng không còn là phần cứng đơn thuần mà đã trở thành bộ phận quan trọng trong đường truyền tốc độ cao. I-PEX 83013-100B-01-D dựa trên cấu trúc kết nối CABLINE®-SS 20PIN, 0.4MM, thông qua cáp đồng trục Micro-Coaxial AWG#40 và dây dẫn 1-1 để thực hiện kết nối từ đầu đến cuối gọn gàng; trong các ứng dụng cần thiết kết hợp đường truyền kép phân tách + nguồn điện,则需要进一步根据 cấu trúc PHY, số lượng Lane, yêu cầu điện trở, nhu cầu cung cấp điện và định nghĩa chân để thiết kế hệ thống một cách hệ thống. Tôi là【3W Cổng thông tin linh kiện điện tử】，Cung cấp dịch vụ tối ưu hóa cấu trúc và đánh giá tính nhất quán tín hiệu cho sợi tần số cao và mỏng đồng trục, và các giải pháp sản phẩm, xin vui lòng liên hệ thêm thông tin:Chánh văn phòng Zhang 18913228573（zalo cùng số điện thoại）Đối với khách hàng cần tìm sản phẩm thay thế nội địa, việc chọn nhà cung cấp có khả năng sản xuất cáp đồng trục mảnh, gia công đầu nối và xác minh tín hiệu tốc độ cao sẽ giúp hoàn thành hiệu quả hơn từ giai đoạn mẫu thử, xác minh đến sản xuất hàng loạt.
